15″ Panel PC / Monitor – Lizard Line

Zum Einbau: Panel Mount / Rack Mount / Open Frame


  • Jetzt direkt anfragen

    Ihr Name*

    Ihre E-Mail-Adresse*

    Ihr Firmenname*

    Ihre Telefonnummer*

    Ihre Anfrage*

    * Pflichtfeld

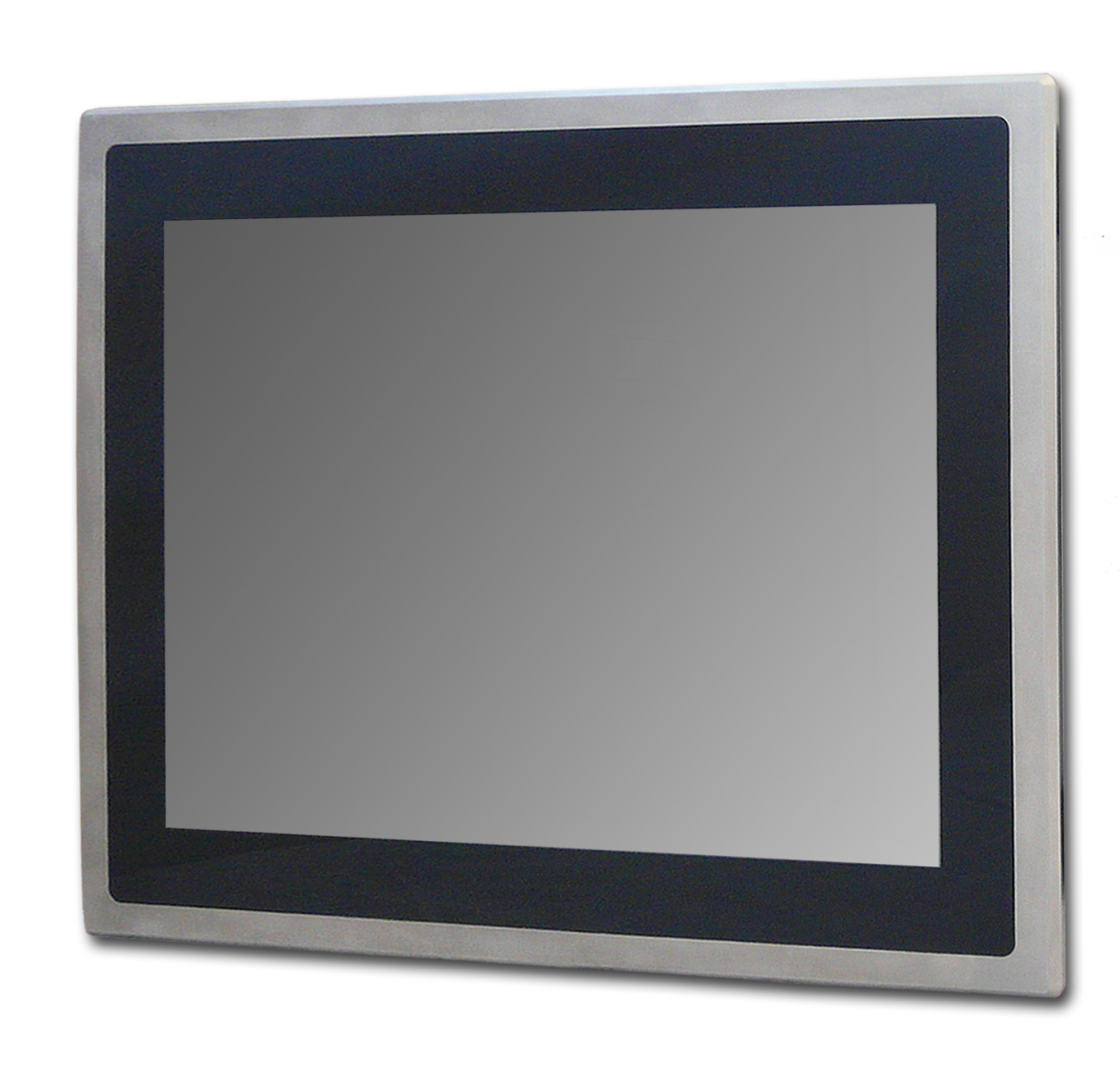

    mechanische Ausführung: Panel Mount / Panel Mount „True Flat“, Rack Mount oder Open Frame
  • Touchscreen: resistiv, Glas-Film-Glas (GFG) oder Multi-Touch PCT
  • Schutzklasse: bis IP65 frontseitig (staubdicht, resistent gegenüber Strahlwasser)
  • Prozessor: Intel® ATOM™ N2800 / D2550, Intel® Celeron N2930 (lüfterlos) oder Intel® Core™ i3 / i5
  • erweiterbar für Temperaturbereich von -20°C bis +70°C
  • Option: Optical Bonding (sonnenlichttaugliches Display)
  • Jetzt direkt anfragen

    Ihr Name*

    Ihre E-Mail-Adresse*

    Ihr Firmenname*

    Ihre Telefonnummer*

    Ihre Anfrage*

    * Pflichtfeld


Anwendung

  • Maschinenbau und Anlagenbau
  • Industrie & Automation
  • Food & Beverage
  • Sicherheitstechnik
  • Lager & Logistik

Beschreibung

Die robusten Panel PCs und Monitore der „Lizard Line“ wurden speziell für den Einbau in Gehäuse und Systeme entwickelt.

Sie unterteilen sich in die mechanischen Varianten Panel Mount, Rack Mount und Open Frame. Die Frontplatten sind in Aluminium, Stahlblech oder Edelstahl mit IP65 Schutzgrad verfügbar und können individuell mit z.Bsp. Ihrem Logo versehen werden.

Die Hardware befindet sich stets auf dem neuesten Stand und bietet somit genügend Spielraum für zukünftige Designs und Anwendungen.

Anpassungen werden je nach Kundenwunsch individuell vorgenommen.


Tech. Daten

Datenblatt im PDF-Format

Monitor

Display15“LED - 400 cd/m² - 1024 x 768
BetrachtungswinkelH/V 160°/160°
Anschlüsse I/O1 x VGA
1 x DVI
(weitere Anschlüsse
auf Anfrage möglich!)
TouchscreenResistiv / GFG (wahlweise)
Betriebsspannung12V DC / 24V DC / 110-240V AC (wahlweise)
Einbaumaß (BxHxT)siehe Maßzeichnungen
Frontplatte(wahlweise)
Panel Mountaus gebürstetem V2A Edelstahl (frontseitig IP65)
Panel MountMaterial / Größe / RAL gem. Kundenwunsch
Rack MountMaterial / HE / RAL gem. Kundenwunsch
Gewicht~ 5 kg
Arbeitsumgebung
TemperaturbereichBetrieb 0° bis +50° C
Lager -20° bis +60° C
erweiterter
Temperaturbereich
(optional) -20° bis +70° C
relative
Luftfeuchtigkeit
Betrieb 10% ~ 95% @ 40° C, nicht kondensierend
Lager 5% ~ 95%
VibrationBetrieb 2 - 9 Hz: Amplitude 3mm / 9 ~ 200Hz: 1G
Lager 2 - 8 Hz: Amplitude 7,5mm / 8 ~ 200Hz: 2G / 200 ~ 500Hz: 4G
SchutzklasseIP65 frontseitig (Panel Mount / Rack Mount)
ZertifizierungenCE, ROHS, IP
BetriebssystemWindows XP / Windows 7 / Windows 8.1 (Desktop- und Embedded-Versionen) / LINUX
Jetzt direkt anfragen

Ihr Name*

Ihre E-Mail-Adresse*

Ihr Firmenname*

Ihre Telefonnummer*

Ihre Anfrage*

* Pflichtfeld

Panel PC

CPUN2600 - 1.6 GHzN2800 - 1.86 GHzN2930 - 1.83 GHz Intel® Core™ i3
ChipsetIntel® NM10 EXPRESS-Intel® QM77
ArbeitsspeicherDDR3 max. 2GBDDR3 max. 4GBDDR3L max. 4GBDDR3 max. 8GB
Storage1x 2,5“ SSD / HDD (wahlweise) - 24/7 Dauerbetrieb
Anschlüsse I/O2 x USB
1 x LAN
1 x RS 232/422/485
(weitere Anschlüsse auf Anfrage möglich!)
Erweiterungsslot1x Mini PCI-E (intern)
Einbaumaß (BxHxT)siehe Maßzeichnungen
Gewicht~ 6 kg (je nach Ausstattung)
Jetzt direkt anfragen

Ihr Name*

Ihre E-Mail-Adresse*

Ihr Firmenname*

Ihre Telefonnummer*

Ihre Anfrage*

* Pflichtfeld


Zeichnungen

Monitor „Open Frame“ – 345.5 x 262.0 x 53.0 mm (BxHxT)

Monitor „Panel Mount“ mit Gewindebolzen – 410.0 x 335.0 x 55.0 mm (BxHxT)

Monitor „Panel Mount“ mit Klemmbefestigung – 410.0 x 335.0 x 55.0 mm (BxHxT)

Panel PC „Panel Mount“ mit Klemmbefestigung – 400.0 x 320.0 x 71.5(+34) mm (BxHxT)


Versionen

jeweils als Panel PC oder Monitor erhältlich – individuell konfigurierbar

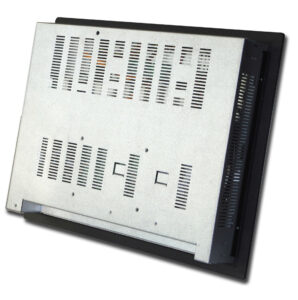

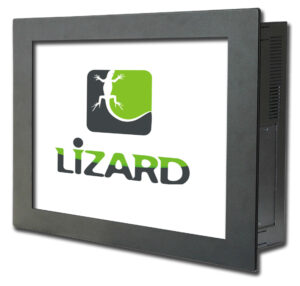

Panel Mount

  • Frontplatte individuell anpassbar
  • Material / Größe gem. Kundenwunsch


Rack Mount

  • 19“Rack-Frontplatte in diversen Höheneinheiten (HE)
  • Standard: 6HE / 7HE


Open Frame

  • Chassis – Gehäuse
  • Maßzeichnung siehe oben
