Dieser 12,1″ Industriemonitor wurde als Ersatz für farbige 14″ CRT Monitore in Hermle Maschinen vom Typ UWF 1202 H konzipiert. Integriert wurden die Heidenhain Monitore BC110 und BC100B in die CNC Steuerungen Heidenhain TNC425 und TNC426.
Eine Anpassung an die original Heidenhain Steuerungen erfolgte vorab sowohl elektrisch als auch mechanisch. Der Austausch kann daher sehr einfach erfolgen (“Plug&Play” Prinzip).
Geliefert wird der TFT Monitor mit passender Frontplatte inklusive Bedienfeld.
Der CNC Monitor wird über einen 15polig / 2-reihigen D-SUB Stecker angeschlossen. Der Anschluss der Frontplatten-Bedieneinheit erfolgt über einen 10poligen Pfostenverbinder.
Technische Daten:
- 12,1″ TFT Industrie Monitor für Bearbeitungstzentrum Hermle UWF 1202H
- kompatibel zu den CNC Steuerungen Heidenhain TNC 425 und TNC 426 (mit Heidenhain Monitor BC 110 oder BC 110B)
- mechanische Ausführung: inklusive Bedieneinheit / Tastaturfrontplatte
- entspiegelte Glasscheibe
- Anschluss Monitor: D-SUB Stecker 15-polig / 2-reihig
- Anschluss Tastatur: Pfostenverbinder 10-polig über Adapterleitung
- Spannungsversorgung: 110-230V AC (Kaltgerätestecker)
- Aktive Bildfläche: 249 x 188 mm (BxH)
- Auflösung: 800 x 600 Pixel
- Helligkeit: 400cd/m2
- Kontrast: 500:1
- Maße Frontplatte: 400 x 320 mm (BxH)
- Hintergrundbeleuchtung ca. 40.000 Betriebsstunden
- Betriebsbedingungen: 0°C ~ 50°C Betriebstemperatur
- ausgelegt für 24/7 Dauerbetrieb
- Langzeitverfügbarkeit
- Artikelnummer 2363367

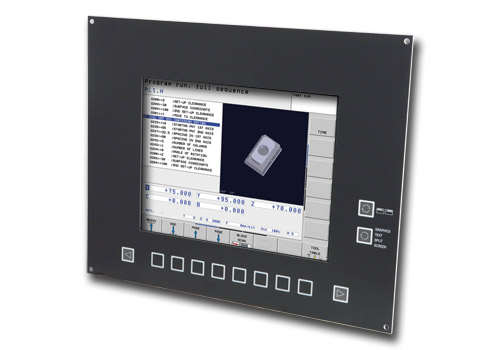

Ersatzmonitor für Hermle UWF 1202 H (mit Heidenhain Steuerung TNC425/426)
Weitere Bilder (zum Vergrößern bitte anklicken):
