Ersatzmonitor für Mazak VQC 20 /40

Ersatzmonitor für Mazak VQC 20/40Dieser 10,4 Industrie-Monitor ersetzt monochrome 12″ CRT Monitore in den Vertikal Bearbeitungszentren Mazak VQC20/40 bzw. Toshiba BMC 100E. In diesen Maschinen wurden die CNC Steuerungen Mazak Mazatrol M1, T1 und M1T bzw. CNC Tosnuc 800 verbaut.

Nachdem dieser Ersatzmonitor sowohl elektrisch als auch mechanisch an die original Mazak Steuerungen angepasst wurde, ist ein Austausch mit wenigen Handgriffen möglich (“Plug & Play” Prinzip).

Es bestehen drei Anschlussvarianten für diesen TFT Monitor: 9-poliger D-SUB Stecker, 15-poliger HD D-SUB Stecker oder über einen 10poligen Monitor-Stecker. Alle drei Adapterleitungen werden zusammen mit zwei Montagewinkeln direkt mitgeliefert.



Technische Daten:

  • 10,4″ TFT Monitor als Ersatz für 12″ CRT Monitore (monochrom-grün) mit folgenden Monitor-Codes:

    • MDT1283
    • MDT1283-B
    • MDT-962B
    • MDT-925PS
    • MDT-1216
    • C-3240LP
    • HMI2-PDB
    • ME-12PDB
    • ME-12RDB
    • TR-120S9C
    • TR-120AYC
    • HM12RDB
    • Matsushita C-3470 NS
  • kompatibel zu den Mazak Steuerungen Mazatrol M1, T1 und M1T
  • kompatibel zu den CNC Bearbeitungszentren Mazak VQC 20/40
  • kompatibel zu Toshiba BMC 100E mit der Steuerung CNC Tosnuc 800

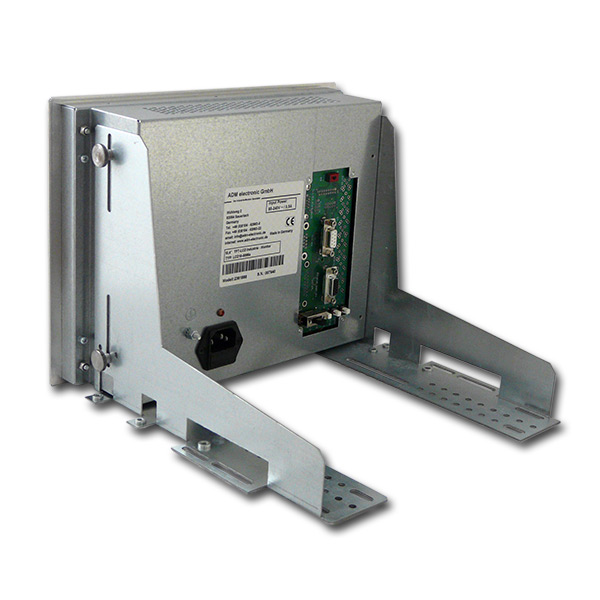

  • mechanische Ausführung: Chassis mit Krümmung und Winkel
  • entspiegelte Glasscheibe

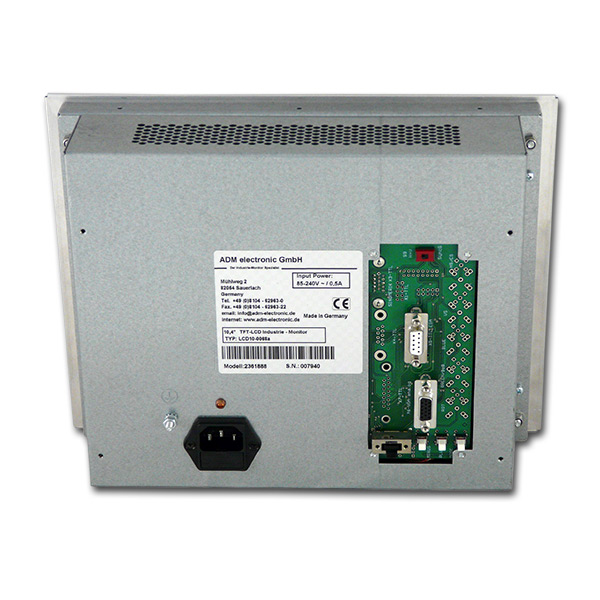

  • Anschluss Steuerung: 15-poliger Molex Stecker,  Monitorstecker 10-polig
  • Anschlussvarianten Monitor: 15-polig HD D-SUB, 9-polig D-SUB oder 10-poliger Monitorstecker (ADA-CRT)
  • Lieferung inklusive 2 Adapterkabel und 1 Monitorstecker
  • Spannungsversorgung: 110 – 230V AC
  • Display Auflösung: 800 x 600 Pixel
  • Helligkeit: 250 cd/m2
  • Kontrast: 400:1
  • Hintergrundbeleuchtung ca. 30.000 Betriebsstunden
  • Betriebsbedingungen: 0°C ~ 50°C Betriebstemperatur
  • ausgelegt für 24/7 Dauerbetrieb
  • Langzeitverfügbarkeit
  • Artikelnummer 2361888

Ersatzmonitor für Mazak VQC 20/40

10,4″ Industriemonitor für Mazak Steuerungen M1, T1 und M1T



Weitere Bilder (zum Vergrößern bitte anklicken):
