TFT Monitor für Hermle UWF 1001 H (Steuerung Heidenhain TNC 415)

TFT Monitor für Hermle UWF1001HDieser 12,1″ TFT Monitor wurde als Ersatz für 14″ CRT Monitore in Hermle Bearbeitungszentren vom Typ UWF 1001 H konzipiert. Ausgetauscht werden hierbei Heidenhain Monitore BC110 und BC100B in der CNC Steuerung Heidenhain TNC 415.

Da der Ersatzmonitor sowohl elektrisch als auch mechanisch an die original Heidenhian Steuerung angepasst wurde, erfolgt ein Austausch sehr einfach über das Plug&Play” Prinzip.

Die Lieferung erfolgt mit passender Frontplatte inklusive Bedienfeld.

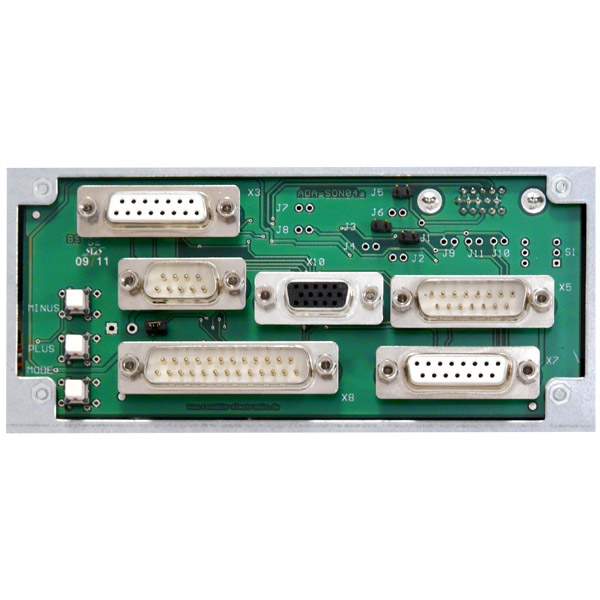

Der CNC Monitor wird über einen 15polig / 2-reihigen D-SUB Stecker angeschlossen. Der Anschluss der Frontplatten-Bedieneinheit erfolgt über einen 10poligen Pfostenverbinder.



Technische Daten:

  • 12,1″ Industriemonitor für Fräsmaschine Hermle UWF 1001H
  • kompatibel zur Heidenhain Steuerung TNC415 (mit Heidenhain Monitor BC 110 oder BC 110B)
  • mechanische Ausführung: inklusive Bedieneinheit / Tastatur-Frontplatte
  • entspiegelte Glasscheibe
  • Anschluss Monitor: D-SUB Stecker 15-polig / 2-reihig
  • Anschluss Tastatur: Pfostenverbinder 10-polig über Adapterleitung
  • Spannungsversorgung: 110-230V AC (Kaltgerätestecker)
  • Aktive Bildfläche: 249 x 188 mm (BxH)
  • Auflösung: 800 x 600 Pixel
  • Helligkeit: 400cd/m2
  • Kontrast: 500:1
  • Maße Frontplatte: 400 x 320 mm (BxH)
  • Hintergrundbeleuchtung ca. 50.000 Betriebsstunden
  • Betriebsbedingungen: 0°C ~ 50°C Betriebstemperatur
  • ausgelegt für 24/7 Dauerbetrieb
  • Langzeitverfügbarkeit
  • Artikelnummer 2363366
Ersatzmonitor für Hermle UWF 1001 H

Ersatzmonitor für Hermle UWF 1001 H (Heidenhain Steuerung TNC 415)



Weitere Bilder (zum Vergrößern bitte anklicken):
