ADM entwickelt ein Bedienpult für Ihre Maschinen individuell nach Ihren Wünschen
Schnelle Lieferzeiten & hohe Verfügbarkeit

30 Jahre Erfahrung - ISO zertifiziert - Rufen Sie uns an: 08104 629 630

Modernste Technik und elegantes Design für Ihre Maschinen

ADM fertigt modernste Technik – das Aushängeschild für Ihre Maschinen. Das was Ihre Kunden als Erstes wahrnehmen, wenn sie Ihre Maschinen bedienen. Darum sollten Sie ein Bedienpult wählen das von Experten entwickelt wird. Wir von ADM lassen unser ganzes KnowHow und 30 Jahre Erfahrung im Bau von Maschinensteuerungen einfließen und verhelfen Ihnen so zu dem besten Bedienpult für Ihre Maschinen.

ADM fertigt Maschinen Bedienpulte nach Vorgabe ✓Entwicklung in Deutschland ✓modernes Design ✓robuste Ausführung für Industrie – Wir beraten Sie gerne!

Sparen Sie sich also den Aufwand für die Entwicklung, die Lagerhaltung der Komponenten und erhalten Sie hochmoderne Bedienpulte in hohen Stückzahlen, die Ihre Maschinen optisch aufwertet und technisch auf ein anderes Niveau hebt.

Bedienpult – Übersicht

  • Produkte & Preise
  • Technik im Wandel
  • Schnittstellen & Bedienelemente
  • Visualisierung mit Codesys oder WinCC
  • Touchtechnologie
  • Befestigungsmöglichkeiten
  • Steuerung mittels Smart Devices
  • Produktergänzungen

Drei Produktlinien für Ihre Maschinen

Die folgenden Modellen sind Basisvariante, die Sie so im Shop bestellen können. Individuelle Komponenten – kein Problem! Andere Bedienelemente, Schalter, RFID oder Anordnungen sind möglich, ebenso wie andere CPU, RAM und Festplatte in der PC-Variante. Unsere Mitarbeiter beraten Sie gerne bezüglich Ihrer Anforderungen und Wünsche.

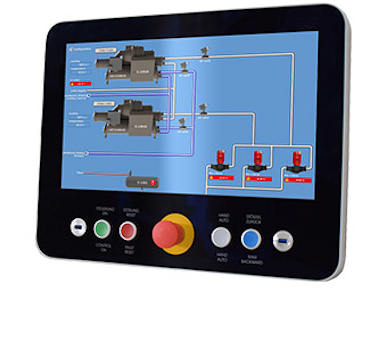

Serie Prisma

HMI Serie Prisma

Monitor Variante

  • 18,5″ Display
  • TrueFlat Design
  • PCAP Multitouch
  • Auflösung: 1366×768 / optional Full HD
  • Not-Aus, 2x USB, 4 Leuchttasten

Netto: 1.991,00€*
Brutto: 2.369,29€**

PC Variante

  • CPU: Intel J1900
  • Arbeitsspeicher: 4GB
  • Festplatte: 128GB SSD

Netto: 2.433,00€*
Brutto: 2.895,27€**

*netto ohne MwSt, zzgl Versand | **inkl 19% MwSt zzgl Versand

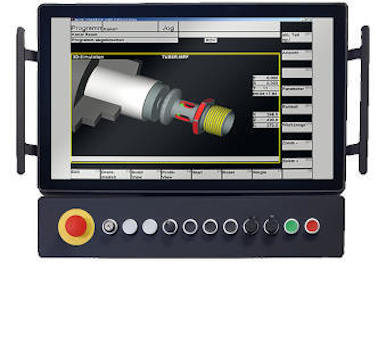

Serie Sfera

HMI Serie Sfera

Monitor Variante

  • 15,6″ Display (auch mit 23,8″ verfügbar)
  • TrueFlat Design
  • PCAP Multitouch
  • Auflösung: 1920×1080 (Full HD)
  • Not-Aus, Schlüsselschalter, div Tasten

Netto: 2.849,00€
Brutto: 3.390,31€ inkl 19% MwSt zzgl Versand

PC Variante

  • CPU: Intel J1900
  • Arbeitsspeicher: 4GB
  • Festplatte: 128GB SSD

Netto: 3.179,00€
Brutto: 3.783,01€ inkl 19% MwSt zzgl Versand

*netto ohne MwSt, zzgl Versand | **inkl 19% MwSt zzgl Versand

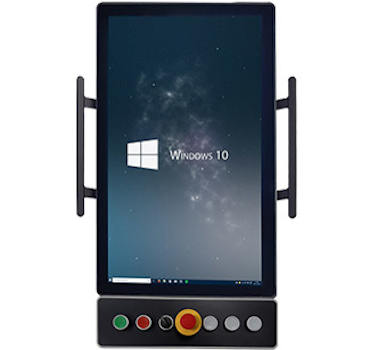

Serie Vektor

HMI Serie Vektor

Monitor Variante

  • 23,8″ Display (auch mit 15,6″ verfügbar)
  • TrueFlat Design
  • PCAP Multitouch
  • Auflösung: 1920×1080 (Full HD)
  • Not-Aus, 6 Leuchttasten

Netto: *
Brutto: **

PC Variante

  • CPU: Intel Core i5 – 7200U
  • Arbeitsspeicher: 8GB
  • Festplatte: 128GB SSD

Netto: *
Brutto: **

*netto ohne MwSt, zzgl Versand | **inkl 19% MwSt zzgl Versand

Technik im Wandel

Ein Bedienpult einer Maschine muss nicht mehr aussehen wie aus dem Museum. In diesem Bereich hat sich viel getan – heute gibt es ganz andere Möglichkeiten . Sie sind nicht nur wesentlich leistungsfähiger als früher, sie besitzen ein 10-Finger Touchoberfläche die keine Wünsche offen lässt. Die Gehäuse sind abgerundet und nur wenige Zentimeter dick. Die Oberfläche ist eine durchgehende, unempfindliche Glasfläche (Trueflat), die natürlich besonders leicht zu reinigen ist.

Modernes ADM-Bedienfeld

Unsere Technik im Detail

  • Elegantes Slim Design (Dicke ca. 7cm)
  • Trueflat Oberfläche
  • Kapazitive 10x Multitouchoberfläche
  • durchgehende Glasdecke
  • Eigenes Branding / Logo & Design
  • individuelle Anordnung und Beschriftung der Bedienelemente
  • Modernste Technik & Schnittellen
  • Lüfterlos

Altes Bedienfeld

Altes Bedienpult



Welche Größe benötigen Sie?
Bitte rufen Sie und an unter 08104 629 630 oder schicken Sie uns eine Nachricht .
Bedienpult von ADM

Bedienpult mit separaten Bedienelementen

Wünschen Sie ein großes Bedienfeld ist es auch möglich die Bedienelemente separat vom Touch Panel anzubringen. Der Gestaltung sind hierbei kaum Grenzen gesetzt, da wir alles selbst fertigen und so auf Wünsche eingehen können. Wählen Sie ihre Displaygröße zwischen 18,5 und 24 Zoll und besprechen Sie Ihre Konzeption mit unseren Entwicklern. Sie können die Displays horizontal oder vertikal anordnen und über ein Tragarmsystem oder als Stand-Bedienfeld konzipieren.

Ein Bedienpult nach Ihren Vorstellungen!

Die Anordnung und Bedienelemente können Sie frei gestalten:

Logo | Design | Technik zB RFID | Knöpfe & Schalter

… alles, wie Sie es gerne hätten. Unser Team (Tel 08104 629 630) berät sie gerne.

Jetzt Anrufen oder Email schreiben.

Skalierbare Performance in elegantem HMI Gehäuse

Wählen Sie für Ihr Bedienpult Ihr eigenes Design oder greifen Sie auf unsere vordesignten Standard HMI+ Operatorpanels zurück:

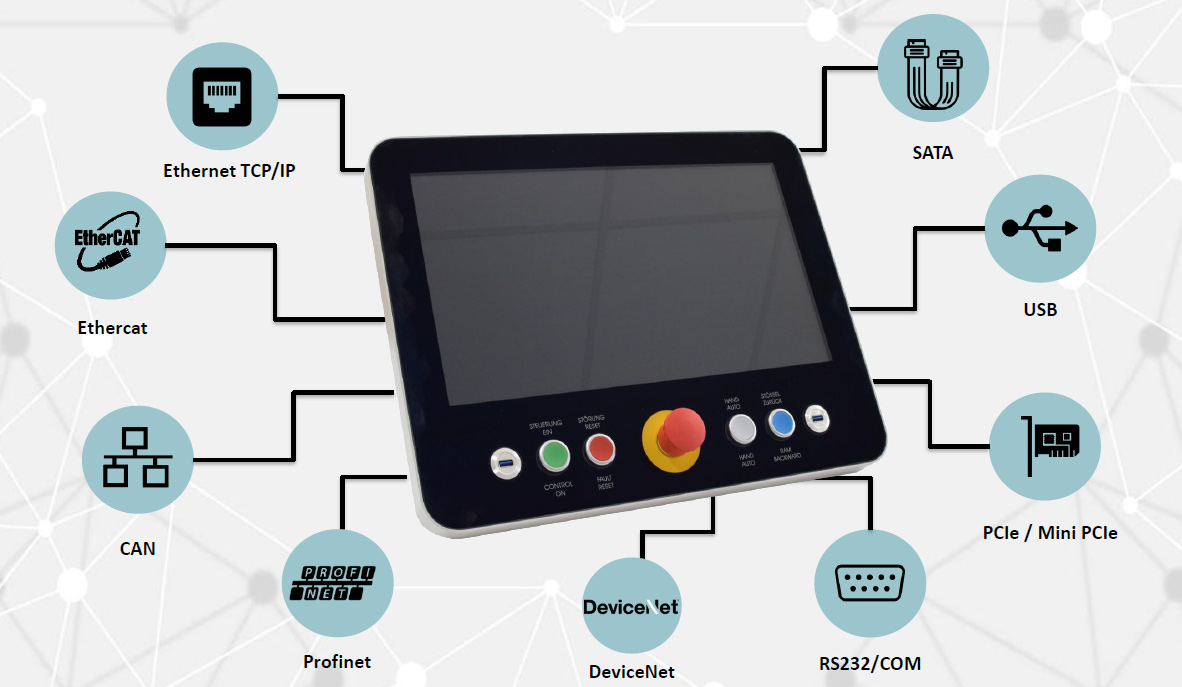

Schnittstellen Bedienpult– Hardwarekomponenten auf den neuesten Stand der Technik
– Modernste Touch-Technologien
– I/O Schnittstellen nach Kundenwunsch
– Bedienelemente am Bedienpult individuell konfigurierbar (Drucktaster, Schlüsseltaster, RFID, Wahlschalter, Not-Halt, Signale, etc.)
– Integrierte KVM Extender Lösungen
– Modernste Industrie 4.0 Bedienkonzepte z.B. mit Smart Devices
– Flexible Montagemöglichkeiten über VESA, Standfuß, Tragarmssystem
– OEM Lösungen mit Ihrem Firmenlogo

Bedienpult von ADM

Touchtechnologie zur Steuerung

Die von Smartphones bekannte kapazitive Technologie der Touch Panel mit Mehrfingerbedienung hat sich auch in der Industrie bewährt. So können am Bedienpult z.B. Zoomfunktionen oder Applikationen mit bis zu 10 Fingern genutzt werden.

Durch speziell nach Kundenwunsch angepasste Firmware werden projektspezifische und umgebungsbezogene Merkmale berücksichtigt. So kann zum Beispiel die Empfindlichkeit der Sensoren auf die jeweilige Applikation exakt justiert werden. Bedienungsfehler mit Handschuhen oder ein Auslösen des Touchs bei Wasser oder Schmutz auf der Oberfläche werden somit vermieden.

Die kapazitiven Touchsensoren der sogenannte PCAP oder auch PCT Technologie schließen das Touch Panel mit einer Glasschicht bis zu 6mm Dicke ab, was sie gegenüber der resistiven Technologie (Kunststoff) widerstandsfähiger macht. Speziell für die Anforderungen der lebensmittelverarbeitende Industrie kann eine Kunststofffolie auflaminiert werden, um eine Zersplitterung des Glases bei Gewalteinwirkung zu vermeiden.

Für welche Industrie suchen Sie Bedienpanels?
Rufen Sie uns doch eben an unter 08104 629 630 und wir schauen was wir für Sie tun können.

Befestigungsmöglichkeiten

Bedienpult von ADM

Pult-Standfuß

Um Stabilität und Vielseitigkeit zu gewährleisten, werden alle Halterungen und Standfüße aus hochwertigem Stahl produziert, die eine geschützte Kabeldurchführung in der Innenseite ermöglichen. Optional kann eine Tastaturhalterung am Standfuß schnell und vielseitig montiert werden.

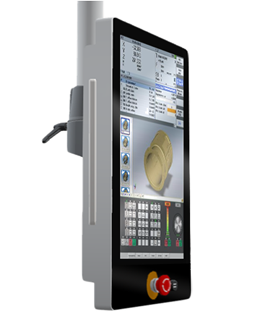

Tragarmsysteme

Tragarmsysteme mit Kabeldurchführung können direkt mit der Tastaturablage und/oder den Panels verbunden werden und bieten eine maximale Stabilität.
Die Verbindung vom Bedienpult zur Maschinensteuerung erfolgt durch die innen liegende Kabelführung.

Bedienpulte von ADM

Steuerung mittels Smart Devices

Mit Fernzugriff vom Smartphone oder Tablet werden sämtlich Maschinendaten in Echtzeit eingesehen. Durch die Bereitstellung aller gewünschten Daten können mittels Remotezugriff vorbeugende Wartungsmaßnahmen getroffen werden.

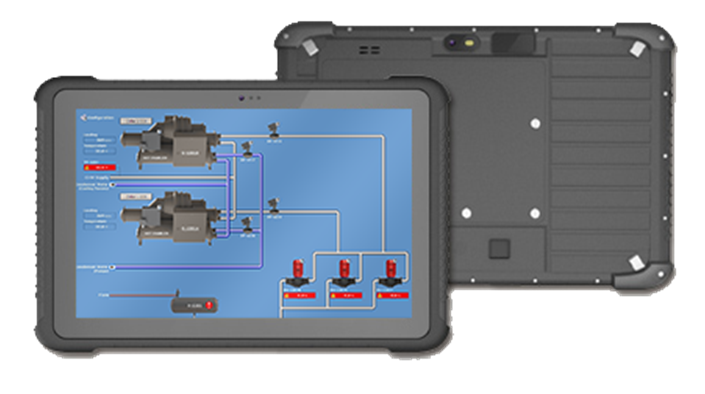

Bei rauen Umgebungen in der Industrie empfehlen sich für die Bedienung robuste ADM rugged Tablets, die mit sonnenlichttauglichen Displays, GPS und 4G für den Außeneinsatz besonders geeignet sind. Die Bedienoberfläche wird kundenspezifisch programmiert.

Haben Sie noch Fragen? Wir helfen Ihnen gerne weiter. Tel 08104 629 630

Produktergänzungen – passend zu Ihrer Anwendung

Smart Device

  • Rugged Tablet
  • Display mit hoher Helligkeit
  • v
  • GPS, G4
  • Skalierbar

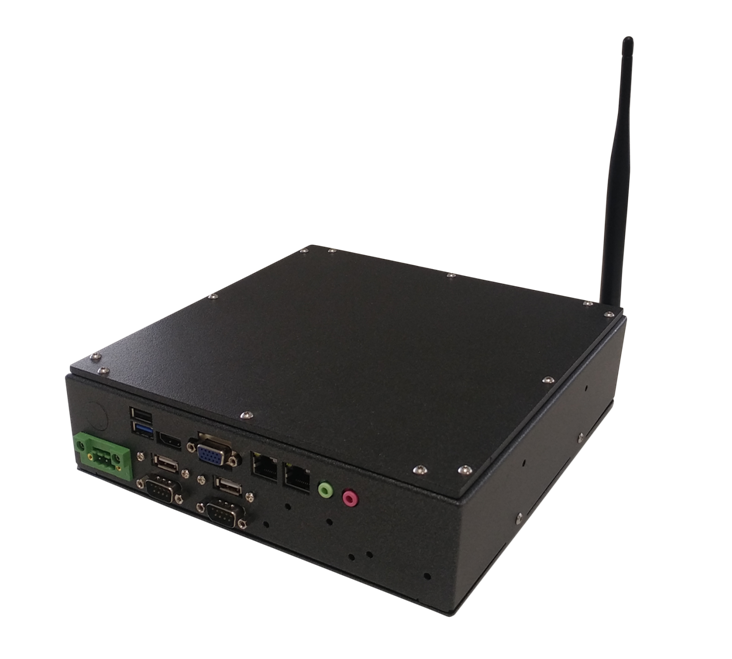

Gateway

  • Lüfterlos
  • Kompakt
  • WIFI, Bluetooth, 3G
  • HDMI
  • Skalierbare CPU & RAM

Extender

  • Integrierter KVM Extender
  • Übertragung USB & Video über LAN
  • Entfernung bis 200M
  • Auflösung bis 4K

USV

  • Wartungsarm
  • Schnelle, einfache Installation
  • Temperatur -40 bis +60 °C

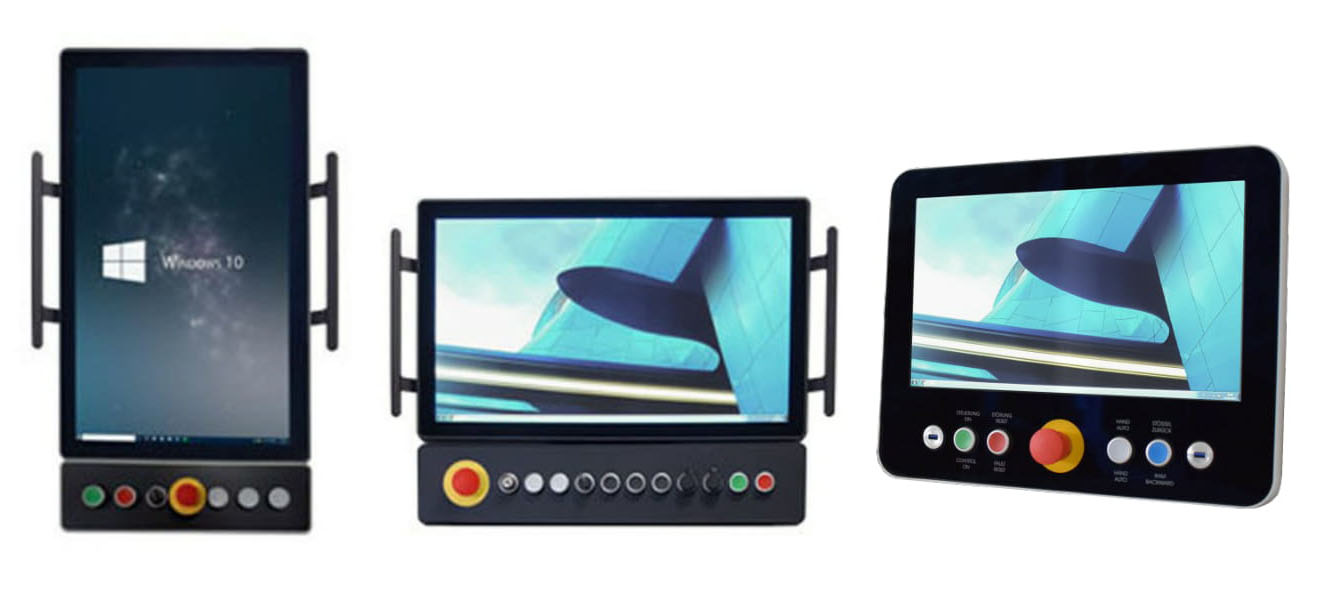

Unsere Produktserien für Ihre Bedürfnisse – Kompaktpanels oder modulare Anzeigen im Baukastensystem

Sie haben nun einen Überblick über unsere Bedienpulte und die Möglichkeiten der Individualisierung bekommen.

Sie bekommen moderne elegante Touch Panels zur Maschinensteuerung vom Spezialisten und müssen sich um die Technik dahinter nicht sorgen. Wir nehmen Ihnen die ganze Arbeit, die Lagerhaltung, die Konstruktion und die Fertigung ab. Sie bekommen ein Top-Produkt mit erstklassigem Service und können sich auf Ihre Kernkompetenzen konzentrieren.

Individuelle Bedienpulte für Ihre Maschinen!

Wir fertigen Bedienpulte nach Ihren Vorgaben, Ihrem Design. Nehmen Sie jetzt Kontakt mit unserm Vertriebsingenieur auf.

Jetzt Anrufen oder Email schreiben.
