TFT Monitor für Hermle U 740

Ersatzmonitor für Hermle U 740 Dieser 15″ TFT Industrie-Monitor wurde explizit für den Einsatz in Bearbeitungszentren Hermle U 740 konzipiert. Er ersetzt den 15,1 Zoll Bildschirm BF150 in der CNC Heidenhain Steuerung iTNC530.

Sowohl elektrisch als auch mechanisch wurde der Industriemonitor an die original Heidenhain Steuerung angepasst, d.h. die passende Bedieneinheit mit Tastenfeldern wird direkt mit geliefert. Ein Austausch des TFT Monitors ist daher mit wenigen Handgriffen möglich.

Der Monitor ist mit Schutzglas ausgestattet und wird über einen 44polig / 3-reihigen D-SUB Stecker angeschlossen. Der Anschluss der Bedieneinheit erfolgt über einen 9pol. D-SUB Stecker.

Technische Daten:

15″ TFT Ersatzmonitor für Hermle U 740 Maschine
kompatibel zum Heidenhain Monitor BF150 in der Heidenhain Steuerung iTNC 530

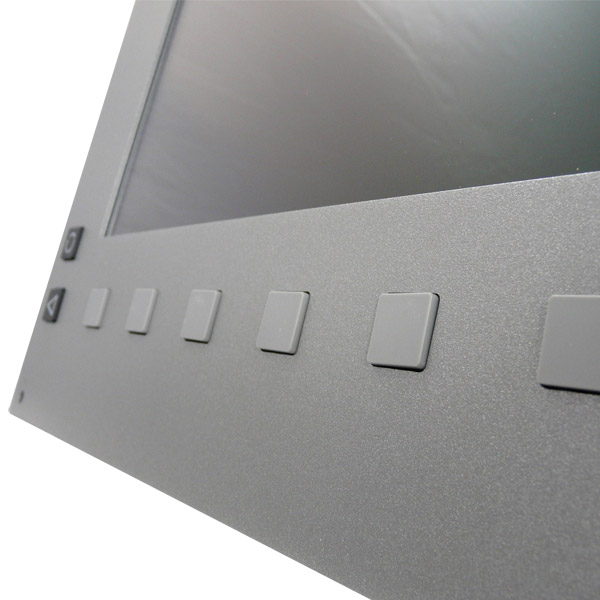

mechanische Ausführung: inklusive Tastatur-Frontplatte mit entspiegelter Glasscheibe
Anschluss Monitor: D-SUB Stecker 44polig / 3-reihig
Anschluss Bedienfeld: D-SUB 9 polig / 2-reihig über Adapterleitung
Spannungsversorgung: 24V DC
Display Auflösung: 1024 x 768 Pixel
Aktive Bildfläche: 307 x 231 mm
Helligkeit: 350 cd/m²
Kontrast: 400:1
Maße Frontplatte: 400 x 350 mm (BxH)
Farbe Frontplatte: RAL 9007
Hintergrundbeleuchtung ca. 50.000 Betriebsstunden
Betriebsbedingungen: 0°C ~ 50°C Betriebstemperatur
ausgelegt für 24/7 Dauerbetrieb
Langzeitverfügbarkeit
Artikelnummer 2363368

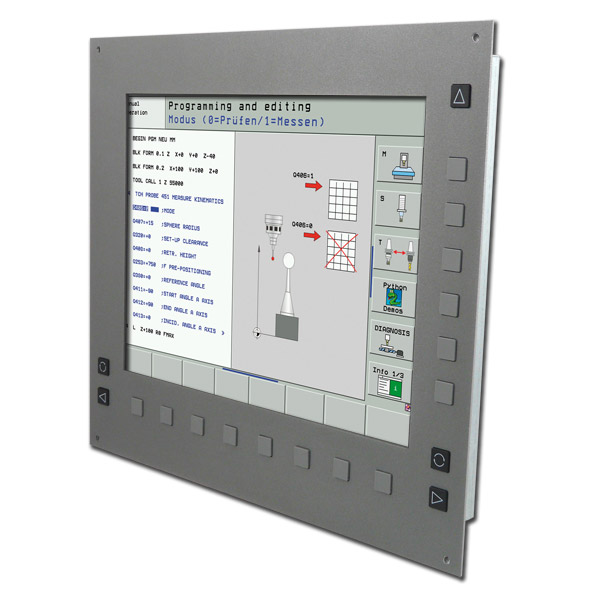

Industriemonitor für Hermle U 740 (mit iTNC 530)

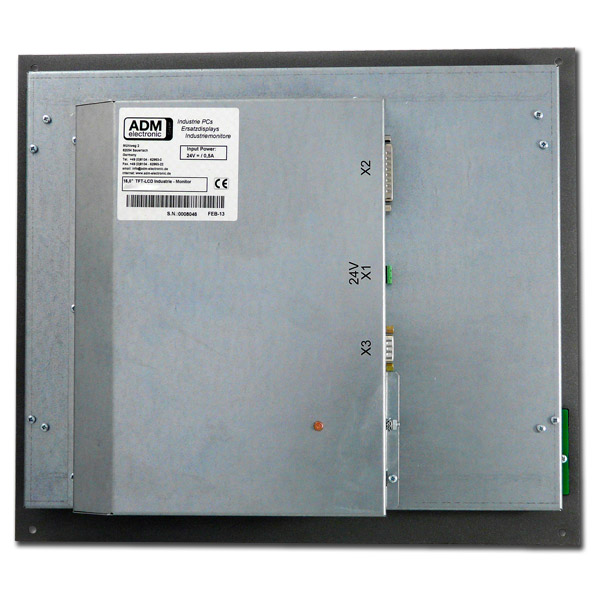

Industriemonitor für Hermle U 740 mit Heidenhain Steuerung iTNC530

Weitere Bilder (zum Vergrößern bitte anklicken):

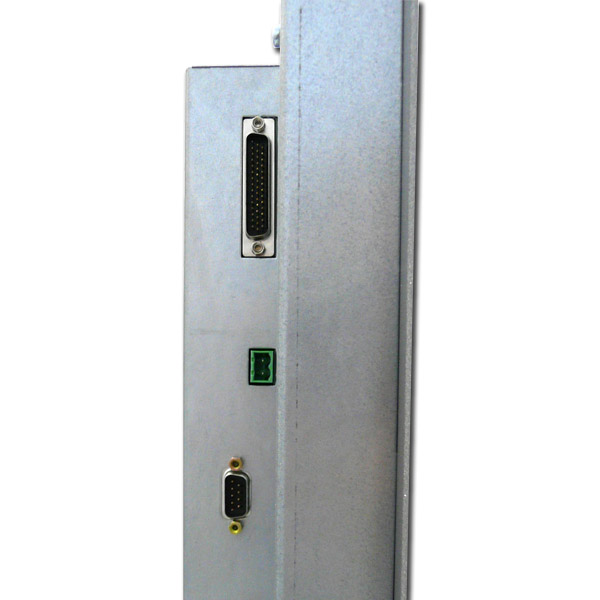

Anschlüsse: D-SUB (44pol.) + D-SUB (9pol.)

Bsp. Hermle U 740 mit Heidenhain Steuerung iTNC530
