Ersatzmonitor für Steuerung Mazak Mazatrol

Ersatzmonitor für Mazak Mazatrol SteuerungenDieser 12,1″ Industrie-Monitor ersetzt farbige 14″ CRT Monitore in den CNC Drehmaschinen Mazak SQT-200 sowie Fräsmaschinen Mazak VTC-20C. In diesen Bearbeitunsgzentren wurden die CNC Steuerungen Mazak Mazatrol CAM M2, M-2, M PLUS, M32, M32B, M32T, M32+, M-32, T-2, T PLUS, T32, T-32 sowie Mitsubishi Meldas 500 verbaut.

Nachdem dieser Ersatzmonitor sowohl elektrisch als auch mechanisch an die original Mazak Steuerungen angepasst wurde, ist ein Austausch mit wenigen Handgriffen möglich (“Plug & Play” Prinzip).

Es bestehen drei Anschlussvarianten für diesen TFT Monitor: 9-poliger D-SUB Stecker, 15-poliger HD D-SUB Stecker oder über einen 10poligen Monitor-Stecker. Alle drei Adapterleitungen werden zusammen mit zwei Montagewinkeln direkt mitgeliefert.



Technische Daten:

  • 12,1″ TFT Monitor als Ersatz für 14″ CRT Monitore (farbig) mit folgenden Monitor-Codes:
    • Mitsubish C-3470
    • Mitsubishi C-5470
    • DR-5614
    • CD-1472-D1M
    • CD-1472D1M2
    • MDT1283B
    • CRT12B-TX32B / E
    • CDT-14148B
    • CDT-14148B-1A
    • KME 26S14019R
    • 26S-14019L
    • 26S-14019C
    • Hitachi AIQA8DSP40
    • 8DSP-40
    • AQ1A-8DSP40
  • kompatibel zu den Mazak Steuerungen Mazatrol CAM M2, M-2, M PLUS, M32, M32B, M32T, M32+, M-32, T-2, T PLUS, T32, T-32, Mitsubishi Meldas 500
  • kompatibel zu den CNC Bearbeitungszentren Mazak SQT-200 und VTC-20C

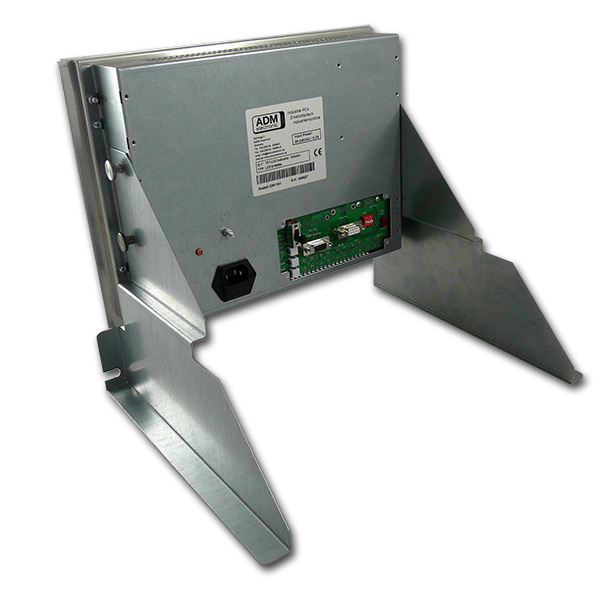

  • mechanische Ausführung: Chassis mit Krümmung und Winkel
  • entspiegelte Glasscheibe

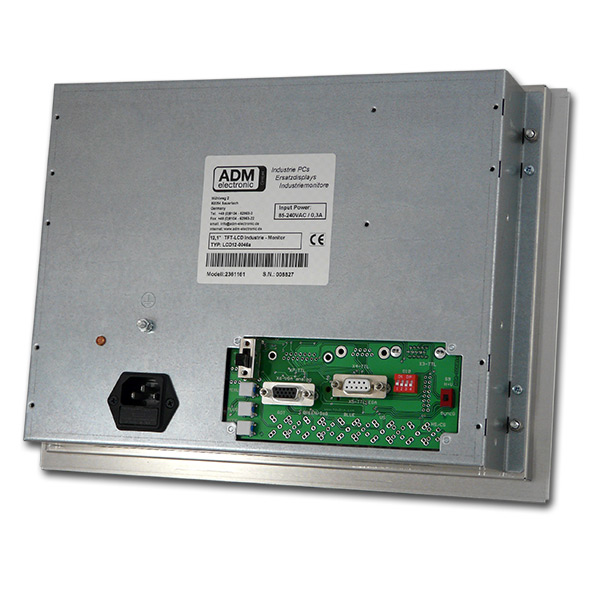

  • Anschluss Steuerung: 15-poliger Molex Stecker, Monitorstecker 10-polig

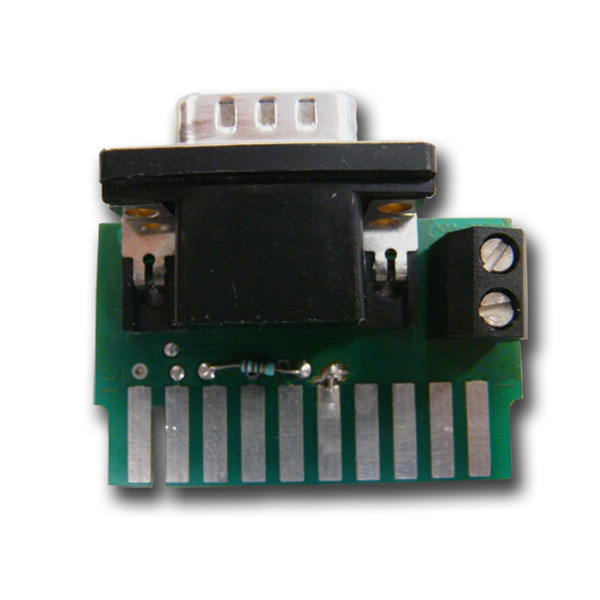

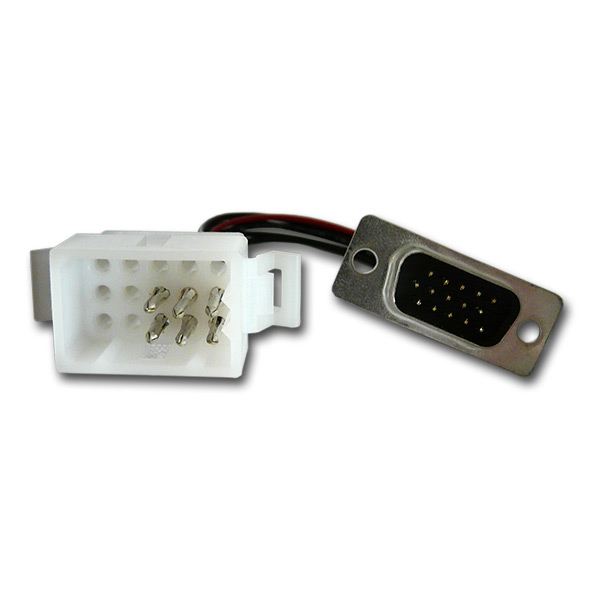

  • Anschlussvarianten Monitor: 15-polig HD D-SUB, 9-polig D-SUB oder 10-poliger Monitorstecker (ADA-CRT)
  • Lieferung inklusive 2 Adapterkabel und 1 Monitorstecker
  • Spannungsversorgung: 110 – 230V AC
  • Display Auflösung: 800 x 600 Pixel
  • Helligkeit: 400 cd/m2
  • Kontrast: 500:1
  • Hintergrundbeleuchtung ca. 50.000 Betriebsstunden
  • Betriebsbedingungen: 0°C ~ 50°C Betriebstemperatur
  • ausgelegt für 24/7 Dauerbetrieb
  • Langzeitverfügbarkeit
  • Artikelnummer 2361161

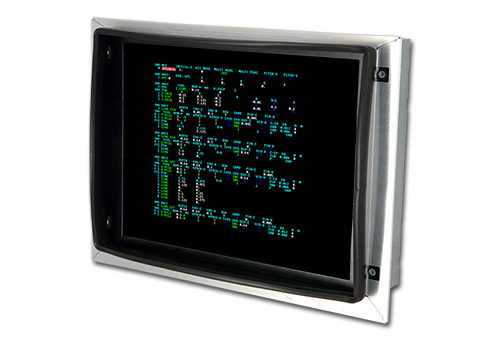

Ersatzmonitor für Mazak Mazatrol

12,1″ Industriemonitor für verschiedene Mazak Mazatrol Steuerungen



Weitere Bilder (zum Vergrößern bitte anklicken):
