Industrie-Monitor für Siemens Simatic WS 400-20

TFT Monitor für Siemens Simatic WS400-20Dieser 8,4″ Industrie-Monitor ersetzt die farbigen 9″ und 10″ Röhrenmonitore in der Siemens Simatic Steuerung WS400-20. In dieser Steuerung wurde die Grafikkarte WF470 verwendet. Der Monitor wird inklusive doppelter Frontplatte geliefert und Ihrerseits in die vorhandene Bedieneinheit integriert.

Sowohl elektrisch als auch mechanisch wurde der TFT Monitor an die original Siemens Steuerung angepasst. Ein Austausch ist daher einfach und unkompliziert mit wenigen Handgriffen möglich (“Plug & Play” Prinzip).

Angeschlossen wird der Ersatzmonitor über 3 x BNC (R/G/B).



Technische Daten:

  • 8,4″ TFT Monitor im Austausch für 9″ bzw. 10″ CRT Monitore mit folgenden Monitor-Codes:

    • 6FM1420-1AA00
    • 6FM1420-1BA00
    • 6FM1496-2BA22
  • kompatibel zu der Steuerung Siemens Simatic WS 400-20 (mit Grafikkarte WF 470)
  • zur Integration in vorhandene Siemens Bedientafel
  • mechanische Ausführung: inklusive Frontplatte mit entspiegelter Glasscheibe

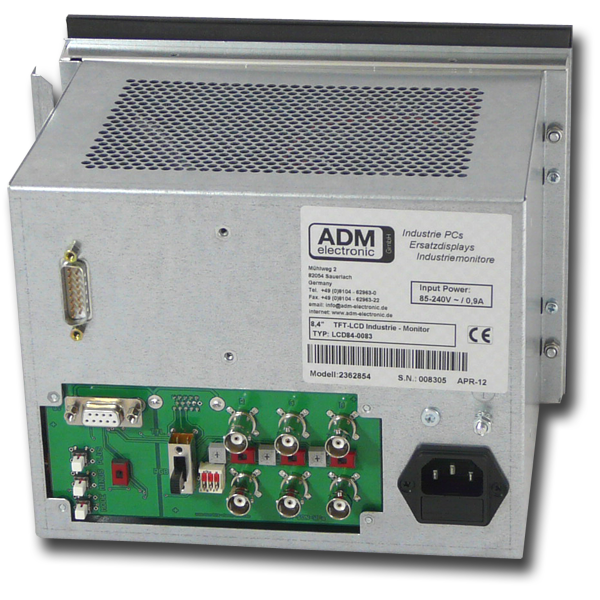

  • Anschluss Monitor: 3 x BNC (R/G/B)
  • Anschluss vorhanden: 6 x BNC für möglichen Durchschleifbetrieb
  • Spannungsversorgung: 110-230V AC
  • Display Auflösung: 800 x 600 Pixel
  • Helligkeit: 250 cd/m2
  • Kontrast: 600:1
  • Hintergrundbeleuchtung ca. 20.000 Betriebsstunden
  • Betriebsbedingungen: 0°C ~ 50°C Betriebstemperatur
  • ausgelegt für 24/7 Dauerbetrieb
  • Langzeitverfügbarkeit
  • Artikelnummer 2362854

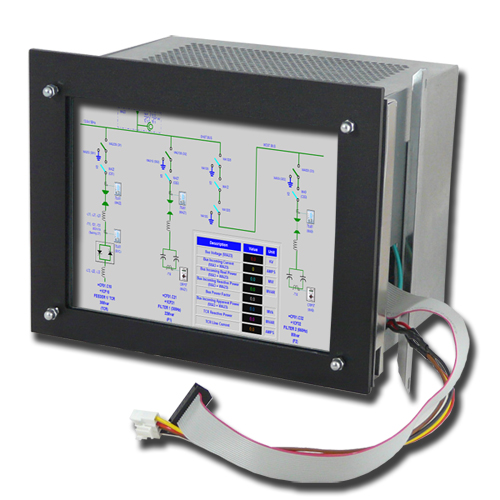

Ersatzmonitor für Siemens Simatic WS400-20

8,4″ TFT Industriemonitor für Siemens Simatic WS400-20 (Grafikkarte WF470)

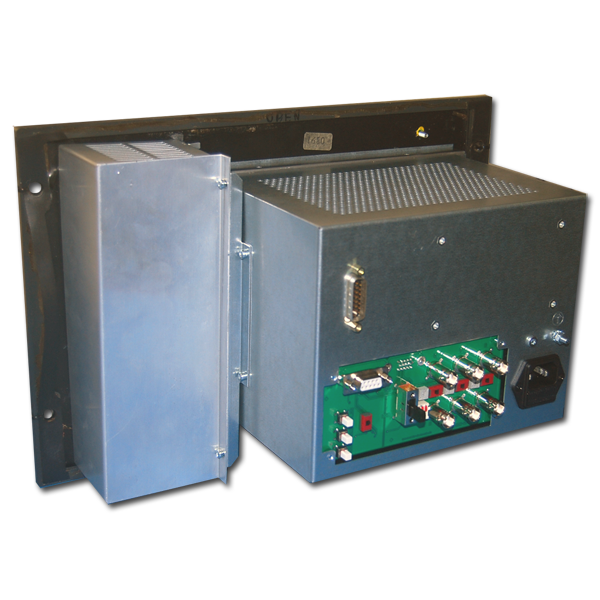

Weitere Bilder (zum Vergrößern bitte anklicken):
