Monitor für Heidenhain MAHO CNC 132 / 223 / 232 / 322

1.345,00

Lieferzeit: 1-2 Werktage

Artikelnummer: 2361156 Kategorie:

Beschreibung

Dieser 12,1″ TFT Monitor wurde als Ersatz für monochrome 12″ CRT Monitore BE132B von Heidenhain konzipiert. Verbaut wurde dieser Röhrenmonitor in Haidenhain Steuerungen MAHO CNC 132, CNC 223, CNC 232 und CNC 322.

Ein Austausch ist einfach und unkompliziert mit wenigen Handgriffen möglich (“Plug & Play” Prinzip).

Technische Daten:

  • Frontplatte 385 x 275 mm (inkl. Schutzscheibe)
  • Anschluss (je nach Steuerungstyp): 15 pol. D-SUB (2-reihig) / 10 pol. Monitorstecker (ADA-CRT10)
  • Stromversorgung: 12V DC über Videoleitung
  • Display-Auflösung: 800 x 600 Pixel
  • Betriebsbedingungen: 0°C ~ 50°C Betriebstemperatur
  • ausgelegt für 24/7 Dauerbetrieb
  • Langzeitverfügbarkeit

Verbinden Sie – je nach Steuerungstyp – das vorhandene Signalkabel direkt oder mit Hilfe der mitgelieferten Adaperleitung (10pol.–> 15pol. D-Sub) mit dem 15polig/2reihigem D-Sub Anschluss des Monitors.

 2361156_Adapterkabel

Adapterleitung (15pol. D-SUB –> 10pol.)

Einfacher Austausch mittels „Plug & Play“ – Prinzip

Der Ersatzmonitor wurde sowohl elektrisch als auch mechanisch an die original Heidenhain Steuerungen angepasst. Daher erfolgt ein Austausch einfach und mit wenigen Handgriffen über das “Plug & Play” Prinzip:

  1. Alter Monitor raus
  2. Kabel des neuen Monitors an die Steuerung anstecken
  3. Neuen Monitor einsetzen und verschrauben
  4. Fertig!

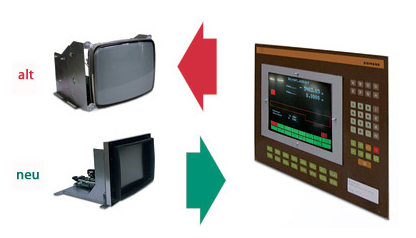

 plug-play-prinzip

leichter Umbau durch das Plug & Play Prinzip

Geringere Maschinenausfälle dank schneller Lieferung

In der Regel sind alle Ersatzmonitore ab Lager verfügbar und werden – wenn gewünscht – direkt am Tag der Bestellung mit Expressversand (gegen Aufpreis) versandt.

Individuelle Anpassung an Ihre Steuerung

Trotz umfangreicher und langjähriger Erfahrung kann es immer sein, das genau Ihre gewünschte Steuerung bzw. Maschine nicht dabei ist. Kein Problem!

Kontaktieren Sie uns einfach. Unsere Entwicklungsabteilung ist immer interessiert an der Realisierung neuer Ersatzlinien.

»

Zusätzliche Informationen

Hersteller

Heidenhain
