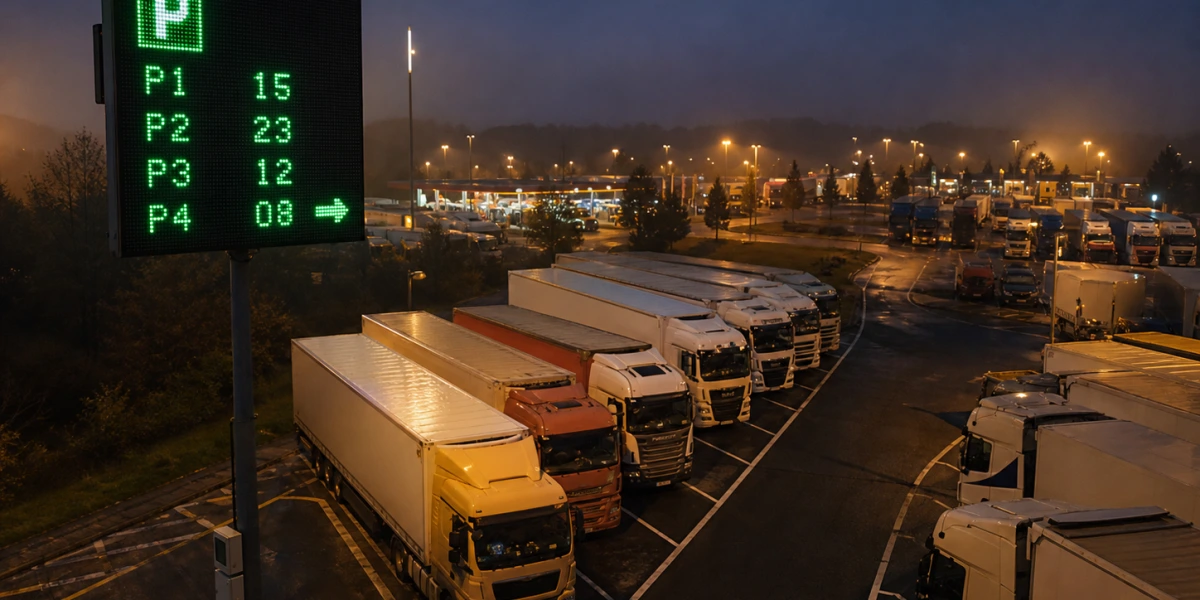

Auf Rastanlagen, Logistikzentren und Industriegeländen mit LKW-Zufahrt stellt sich täglich dieselbe operative Frage: Wie viele Stellplätze sind gerade belegt, welche sind frei – und wie erfahren Fahrer und Leitstand das in Echtzeit, ohne manuell zählen zu müssen? Eine LKW-Parkplatz-Belegungsanzeige beantwortet genau diese Frage. Die technische Herausforderung liegt dabei nicht nur in der LED-Anzeige selbst, sondern im Zusammenspiel aus Sensorik, Datenübertragung, Steuerung und Darstellung.
Dieser Artikel beschreibt, welche technischen Anforderungen bei der Planung einer solchen Anzeigelösung relevant sind, wann eine Standardlösung ausreicht und wann eine individuell konfigurierte Anzeige sinnvoll ist.
Rastanlage Autobahn
Eine LED-Anzeige am Einfahrtmast zeigt die aktuell freien LKW-Stellplätze pro Parkbereich.
Logistikzentrum
An der Zufahrt zum Verladebereich zeigt die Anzeige belegte und freie Warteplätze je Rampe.
Industriegelände mit Werksverkehr
Fahrer sehen vor der Schranke sofort, ob der Wartebereich belegt oder ein Stellplatz frei ist.
Was eine LKW-Parkplatz-Belegungsanzeige leisten muss
Die Grundaufgabe ist klar: Die Anzeige soll aktuelle Belegungsinformationen für Fahrer und Disponenten sichtbar machen. In der Praxis ergeben sich daraus aber unterschiedliche Anforderungsprofile, je nach Standort und Betriebskontext.
Auf einer Rastanlage mit vielen Zufahrtswegen müssen Fahrer schon aus größerer Entfernung erkennen, ob Plätze verfügbar sind. Hier sind Zeichenhöhen von 20 cm oder mehr und Helligkeitswerte erforderlich, die auch bei direkter Sonneneinstrahlung ausreichen – typischerweise werden für Outdoor-Anzeigen Werte ab ca. 5.000 cd/m² diskutiert, der tatsächlich notwendige Wert hängt vom konkreten Standort, der Ausrichtung und den lokalen Lichtverhältnissen ab. Die konkrete Spezifikation muss projektbezogen ermittelt werden.
In einem geschlossenen Logistikzentrum sind die Anforderungen an Außenhelligkeit geringer, dafür spielen Faktoren wie Staub, Erschütterungen durch Schwerlastverkehr und die Anbindung an eine Warteplatzverwaltungssoftware eine stärkere Rolle.
Datenquelle und Aktualisierungslogik: Der oft unterschätzte Kern
Eine LED-Anzeige zeigt nur das an, was ihr übermittelt wird. Bevor die Hardware ausgewählt wird, muss geklärt sein, wie die Belegungsdaten entstehen und wie sie zur Anzeige gelangen.
Typische Erfassungsmethoden für LKW-Stellplatzbelegung sind:
- Induktionsschleifen im Boden (bewährt, robust, aber aufwendig in der Montage)
- Ultraschallsensoren oder Infrarotsensoren (einfacher nachrüstbar)
- Kamerabasierte Erkennung mit Bildverarbeitung (flexibel, aber komplexer)
- Schranken- oder Lichtschirankenpaare an Ein- und Ausfahrt (Zählprinzip)
- Manuelle oder softwareseitige Eingabe aus einem Yard-Management-System
Jedes dieser Verfahren liefert Daten auf unterschiedliche Weise: direkt als digitales Signal, als Zählwert über eine Steuerung oder als Datenbankinhalt aus einem IT-System. Die LED-Anzeige muss an die vorhandene oder geplante Datenquelle angebunden werden. Mögliche Schnittstellen sind – je nach Ausführung der Steuerung – digitale Ein- und Ausgänge, serielle Protokolle wie RS485 oder Modbus, Ethernet-basierte Kommunikation oder proprietäre Protokolle des Sensorsystems. Welche Schnittstelle tatsächlich verfügbar ist, bestimmt wesentlich die Ausführung der Anzeigesteuerung.
Kann eine LKW-Parkplatzbelegungsanzeige direkt an ein Yard-Management-System angebunden werden?
Kernaussage: Eine direkte Anbindung ist technisch möglich, wenn die Anzeige über eine kompatible Schnittstelle verfügt – sie ist aber nicht standardmäßig bei jeder Lösung vorhanden.
Ob eine Anbindung per Ethernet, Modbus TCP, OPC-UA oder über eine andere Schnittstelle realisierbar ist, hängt von der konkreten Steuerung der Anzeige und den Exportmöglichkeiten des bestehenden Verwaltungssystems ab. Diese Punkte müssen im Projekt frühzeitig abgeklärt werden, bevor die Hardware spezifiziert wird.
Anzeigeinhalt und Darstellungslogik: Was soll der Fahrer sehen?
Eine der häufig zu spät getroffenen Entscheidungen betrifft den konkreten Anzeigeinhalt. Optionen sind unter anderem:
- Einfache Ampellogik: Grün (frei), Rot (belegt), Gelb (eingeschränkt verfügbar)
- Numerische Anzeige der freien Stellplatzzahl, z. B. „14 frei“
- Differenzierte Anzeige nach Bereichen, z. B. Bereich A: 4 frei / Bereich B: 0 frei
- Pfeilanzeige zur Weiterleitung auf freie Bereiche
- Textzeilen mit variablen Informationen (z. B. Umleitungshinweise, Sperrungen)
Eine reine Ampellogik lässt sich mit einfachen, einfarbigen LED-Anzeigen realisieren. Numerische oder textbasierte Inhalte erfordern je nach Umfang eine alphanumerische oder eine LED-Matrixdarstellung. Je mehr Informationen variabel dargestellt werden sollen, desto wichtiger wird eine flexible Steuerungslogik – und desto eher ist eine kundenspezifisch konfigurierte Lösung sinnvoll.
Outdoor-Anforderungen: Witterung, Temperatur und Erschütterungen
LKW-Parkplatz-Belegungsanzeigen stehen häufig im Freien. Relevante Umgebungsbedingungen sind:
- Direkte Sonneneinstrahlung: erfordert ausreichend hohe Displayhelligkeit und ggf. automatische Helligkeitsregelung
- Temperaturschwankungen zwischen winterlichen Minusgraden und sommerlicher Aufheizung
- Feuchtigkeit, Regen und Kondenswasser: erfordert ein entsprechend dichtes Gehäuse (typischerweise mindestens IP65 für Outdoor-Anwendungen)
- Erschütterungen durch schwere Fahrzeuge: relevant für Befestigung und Gehäusekonstruktion
- Vandalismusschutz: an öffentlich zugänglichen Standorten ggf. durch Schutzglas oder robuste Gehäuseausführung
Welche Schutzart und welche Temperaturbereiche für die konkrete Anwendung erforderlich sind, hängt vom Standort ab. Allgemeine Richtwerte lassen sich hier nicht pauschal nennen – das muss projektbezogen spezifiziert werden.
Standardlösung oder individuelle Konfiguration?
Einfache Belegungsanzeigen – zum Beispiel eine zweistellige numerische Anzeige, die einen Zählwert per digitalem Eingang empfängt – können sich mit konfigurierbaren Standardanzeigen realisieren lassen. Das setzt voraus, dass die Stellplatzzahl überschaubar ist, die Datenquelle einfach strukturiert ist und keine komplexe Darstellungslogik benötigt wird.
Eine individuell konfigurierte oder angepasste Lösung ist sinnvoll, wenn:
- mehrere Stellplatzbereiche differenziert dargestellt werden sollen
- die Anzeige in ein bestehendes IT-System oder Yard-Management-System eingebunden werden muss
- besondere Gehäuseabmessungen oder Montagegegebenheiten vorliegen
- Text, Pfeile und Zahlen kombiniert angezeigt werden sollen
- die Steuerung mehrerer Anzeigen zentral erfolgen soll
- eine automatische Helligkeitsregelung für wechselnde Lichtverhältnisse erforderlich ist
Bei professionellen Außenanlagen ist die Entscheidung für eine standardisierte Anzeige oft nur auf den ersten Blick einfacher – wenn nachträgliche Anpassungen, Sondermontagen oder fehlende Schnittstellen Mehraufwand erzeugen, entstehen höhere Gesamtkosten als bei einer von Anfang an passend ausgelegten Lösung.
Wie groß müssen die Zeichen auf einer LKW-Parkplatzbelegungsanzeige sein, damit sie aus dem Fahrerhaus lesbar sind?
Kernaussage: Als grobe Orientierung gilt, dass eine Zeichenhöhe von ca. 10 cm bei einem Leseabstand von etwa 25 bis 30 m ausreichend sein kann – für größere Abstände oder schlechtere Sichtverhältnisse sind entsprechend größere Zeichen erforderlich.
Diese Angaben sind Richtwerte; die tatsächlich notwendige Zeichengröße hängt von Betrachtungsabstand, Lichtverhältnissen, Displayhelligkeit und der Komplexität der dargestellten Information ab. Bei Zufahrtsstraßen mit Fahrtgeschwindigkeit sind höhere Lesabstände und damit größere Zeichen üblich. Die Auslegung sollte für den konkreten Standort geprüft werden.
Typische Planungsfehler bei LKW-Parkplatz-Belegungsanzeigen
- Anzeigehardware zuerst, Datenquelle später: Wer die LED-Anzeige kauft, bevor die Sensorik und die Schnittstelle definiert sind, riskiert Inkompatibilität oder teuren Nachbau.
- Zu kleine Zeichenhöhe für den tatsächlichen Leseabstand: Was auf dem Schreibtisch ausreichend groß erscheint, ist auf der Einfahrtstraße aus dem fahrenden LKW-Fahrerhaus nicht mehr lesbar.
- Unzureichende Helligkeit für Sonneneinstrahlung: Indoor-Anzeigen oder unterdimensionierte Outdoor-Anzeigen sind bei direkter Sonneneinstrahlung kaum ablesbar.
- Kein Plan für Systemausfall: Was zeigt die Anzeige bei Sensorausfall oder Netzwerkunterbrechung? Fehlt ein definierter Fallback-Zustand, entsteht Verwirrung.
- Montageort ohne Rücksicht auf Blickwinkel: Eine Anzeige, die nur aus einem engen Winkel lesbar ist, verfehlt ihren Zweck für Fahrer, die aus verschiedenen Richtungen anfahren.
- Keine Planung für zentrale Verwaltung bei mehreren Anzeigen: Wer mehrere Standorte mit Einzelanzeigen bestückt und später zentral steuern möchte, muss das von Anfang an in der Systemarchitektur berücksichtigen.
Checkliste: Anforderungen für eine qualifizierte Anfrage
- Wo befindet sich der Aufstellort (Outdoor/Indoor, öffentlich/privat)?
- Wie viele Stellplätze oder Bereiche sollen dargestellt werden?
- Welche Information soll angezeigt werden (Zahl, Ampel, Text, Pfeil)?
- Aus welcher Entfernung muss die Anzeige lesbar sein?
- Wie entstehen die Belegungsdaten (Sensorik, Software, manuell)?
- Welche Schnittstellen stehen auf der Datenseite zur Verfügung?
- Wie oft soll die Anzeige aktualisiert werden (Echtzeit, Intervall)?
- Welche Umgebungsbedingungen gelten (Temperatur, Feuchtigkeit, Sonne, Erschütterungen)?
- Wie wird die Anzeige montiert (Mast, Wand, Tragkonstruktion)?
- Wie viele Anzeigen werden benötigt, und sollen sie zentral gesteuert werden?
- Ist das Projekt ein Neubau oder eine Nachrüstung einer bestehenden Anlage?
- Gibt es besondere CI-Vorgaben oder Gestaltungsanforderungen?
Projektanfrage für eine individuelle Lösung
Eine LKW-Parkplatz-Belegungsanzeige ist selten ein reines Hardwareproblem. Die geeignete Lösung ergibt sich aus dem Einsatzort, der vorhandenen oder geplanten Sensorik, der Datenquelle, den Montagebedingungen und den konkreten Anforderungen an Darstellung und Lesbarkeit. ADM electronic berät bei der Auslegung industrieller und gewerblicher LED-Anzeigelösungen und unterstützt bei der Spezifikation – von der einfachen numerischen Stellplatzanzeige bis zur mehrteiligen, vernetzten Anlage mit differenzierter Bereichsdarstellung. Für eine unverbindliche Anfrage reicht eine Beschreibung des Einsatzortes und der gewünschten Anzeigelogik als Ausgangspunkt.
