Feuerwehr-Einsatzinformationsanzeige

Eine Feuerwehr-Einsatzinformationsanzeige ist kein Standarddisplay. Sie muss in Sekunden lesbar sein, bei Alarm automatisch die richtigen Informationen zeigen und im laufenden Feuerwehrbetrieb zuverlässig funktionieren – rund um die Uhr, auch wenn die Halle leer ist. Wer hier auf eine einfache Anzeigelösung aus dem Bürobedarf setzt, riskiert im Ernstfall Verzögerungen beim Ausrücken oder falsch informierte Einsatzkräfte.

Der folgende Artikel beschreibt, welche technischen Anforderungen an LED-Einsatzinformationsanzeigen für Feuerwehren und Rettungsorganisationen in der Praxis entstehen, wie sich solche Systeme sinnvoll planen lassen und wann eine kundenspezifische Lösung einer Standardanzeige vorzuziehen ist.

Fahrzeughalle

Einsatzdaten werden beim Alarmeingang sofort für alle Einsatzkräfte sichtbar.

Umkleide und Bereitschaftsraum

Einsatzkräfte lesen Einsatzort und Fahrzeugzuordnung bereits beim Anziehen.

Leitstelle und Wachleitung

Die Leitstelle behält Überblick über aktive Einsätze und Fahrzeugstatus.

Was eine Feuerwehr-Einsatzinformationsanzeige leisten muss

Im Unterschied zu Produktionsanzeigen oder Infoscreens in öffentlichen Gebäuden unterliegt eine Feuerwehr-Einsatzinformationsanzeige einem spezifischen Anforderungsprofil: Die Reaktionszeit zwischen Alarmeingang und korrekter Darstellung der Einsatzinformationen muss minimal sein. Die Anzeige muss aus mehreren Metern Entfernung und unter ungünstigen Lichtverhältnissen – zum Beispiel in einer schlecht beleuchteten Fahrzeughalle oder bei einfallendem Tageslicht – fehlerfrei lesbar sein.

Typische Inhalte sind Einsatzart, Einsatzort, Straße, Hausnummer, Stichwort, Fahrzeugzuordnung und gegebenenfalls Kartendarstellung oder Lauftext. Je nach Systemumgebung kommen Statusmeldungen, Rückmeldungen über ausgerückte Fahrzeuge oder Hinweise zur Ausrüstung hinzu. Diese Informationstiefe beeinflusst direkt, welche Anzeigefläche, welche Zeichengröße und welche Darstellungsstruktur technisch notwendig ist.

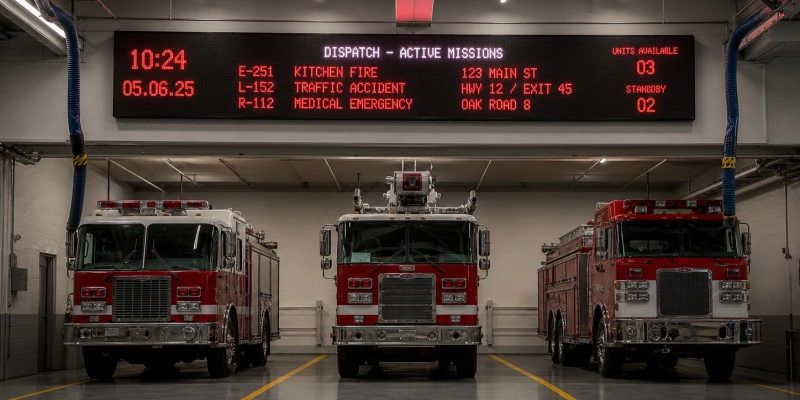

LED-Textanzeige in einer Feuerwehrfahrzeughalle mit gut lesbarem Einsatztext aus ca. 10 Metern Entfernung, wandmontiert über den Fahrzeugstellplätzen

Betrachtungsabstand und Zeichengröße: der häufig unterschätzte Parameter

Eine Faustregel aus der Praxis der LED-Anzeigetechnik: Bei einer Betrachtungsentfernung von 10 Metern sollte die Zeichenhöhe mindestens 10 bis 15 Zentimeter betragen, um unter normalen Bedingungen sicher lesbar zu sein. In einer größeren Fahrzeughalle mit 20 Metern Tiefe bedeutet das entsprechend höhere Anforderungen an die Zeichengröße – typischerweise ab 20 Zentimeter aufwärts. Diese Werte hängen jedoch von der Schriftart, dem Kontrast, der Helligkeit der Anzeige und den Lichtverhältnissen am Ort ab und müssen projektspezifisch geprüft werden.

Wer die Zeichengröße zu knapp kalkuliert, schafft im Ernstfall genau das Gegenteil des gewünschten Effekts: Einsatzkräfte müssen stehenbleiben und nähergehen, um den Einsatzort zu lesen – wertvolle Sekunden gehen verloren.

Welche Zeichenhöhe ist für eine Fahrzeughalle mit 15 Metern Tiefe sinnvoll?

Kernaussage: Als Anhaltspunkt gilt: Pro Meter Betrachtungsabstand etwa 1 bis 1,5 Zentimeter Zeichenhöhe – für 15 Meter also mindestens 15 bis 22 Zentimeter, abhängig von Lichtsituation und Schriftart.

Dieser Wert ist keine Norm, sondern eine praxisorientierte Orientierung. Die tatsächlich notwendige Zeichenhöhe hängt auch davon ab, ob die Anzeige im Querformat oder Hochformat montiert wird, wie viele Informationszeilen gleichzeitig dargestellt werden sollen und ob der Betrachtungswinkel seitlich oder frontal ist. Eine projektbezogene Abstimmung ist empfehlenswert.

Anbindung an Einsatzleitsysteme und Alarmierungssoftware

Eine LED-Einsatzinformationsanzeige ist nur dann operativ sinnvoll, wenn sie automatisch mit Einsatzdaten versorgt wird. Manuelle Eingabe scheidet in der Praxis aus. Die Anbindung erfolgt je nach vorhandener Infrastruktur über unterschiedliche Wege: Viele Feuerwehrleitstellen nutzen standardisierte Schnittstellen wie serielle Verbindungen über RS232 oder RS485, Netzwerkanbindung über Ethernet, oder herstellerspezifische Protokolle wie PAGER- oder FMS-Signale.

Daneben gibt es Einsatzleitsoftware-Systeme, die Einsatzdaten über Netzwerkprotokolle oder Datenbankabfragen bereitstellen. Welche Schnittstelle im konkreten Fall möglich ist, hängt von der in der Leitstelle verwendeten Software und den dort freigegebenen Ausgabefunktionen ab. Die Klärung dieser Frage ist eine der ersten und wichtigsten Aufgaben bei der Planung einer solchen Anzeige – noch vor der Festlegung von Displaygröße oder Gehäuse.

Technisch umsetzbar sind je nach Systemauslegung unter anderem Ethernet-Verbindungen, serielle Schnittstellen oder digitale Signaleingänge. Welche Schnittstellen für eine konkrete Lösung tatsächlich verfügbar sind, muss im Rahmen der Projektplanung geprüft werden.

Standardlösung oder kundenspezifische Entwicklung

Für einfache Anwendungen – etwa eine einzeilige Anzeige des Einsatzstichworts in einem kleinen Gerätehaus – kann eine standardisierte LED-Textanzeige mit vorhandener Schnittstelle ausreichen. Diese Lösungen sind schnell lieferbar, einfach zu konfigurieren und kostengünstig.

In vielen Feuerwehrprojekten übersteigen die Anforderungen jedoch diesen Rahmen:

Mehrere Zeilen mit unterschiedlichen Informationen sollen gleichzeitig dargestellt werden.
Die Anzeige muss in ein bestehendes Einsatzleitsystem oder eine Alarmierungssoftware integriert werden.
Verschiedene Standorte – Fahrzeughalle, Umkleide, Leitstelle – sollen gleichzeitig und synchron bespielt werden.
Die Gehäuseform muss an spezifische Montagebedingungen angepasst sein, etwa für bündige Wandmontage, Deckenabhängung oder Tragarmmontage.
Die Darstellungslogik soll je nach Einsatzart unterschiedliche Felder priorisieren oder Farbsignale einsetzen.

In diesen Fällen ist eine kundenspezifisch ausgelegte LED-Anzeige die technisch sinnvollere Entscheidung. Dabei ist nicht allein die Anzeigehardware entscheidend, sondern das Zusammenspiel von Anzeige, Steuerung, Datenquelle, Softwareschnittstelle und mechanischer Integration.

Typische Planungsfehler bei Feuerwehr-Einsatzinformationsanzeigen

Schnittstelle nicht vorab geklärt: Die Bestellung einer Anzeige ohne vorherige Abstimmung mit der zuständigen Leitstelle führt häufig zu Inkompatibilitäten. Nicht jede Leitstelle gibt eine Datenschnittstelle nach außen frei.
Zu kleine Zeichengröße: Eine kompakte Anzeige mit 5 Zentimeter Zeichenhöhe ist für einen Umkleideraum mit 3 Metern Tiefe geeignet – in einer 18 Meter tiefen Fahrzeughalle jedoch nicht ausreichend.
Unzureichende Helligkeit bei Tageslichteinfall: Hallen mit Oberlichtern oder großen Toren erfordern deutlich höhere LED-Helligkeiten als geschlossene Innenräume. Standardwerte für Innenanzeigen reichen hier häufig nicht aus.
Kein Konzept für Mehrstandort-Betrieb: Wenn Anzeigen in verschiedenen Räumen nachträglich synchronisiert werden sollen, entstehen technische und softwareseitige Mehraufwände, die bei vorheriger Planung vermeidbar wären.
Fehlende Berücksichtigung späterer Wartung: Anzeigen, die in großer Höhe oder schwer zugänglich montiert werden, müssen entsprechend wartungsarm oder mit Ferndiagnostik ausgestattet sein.
Annahme, dass eine einfache Anzeigesoftware ausreicht: Die Darstellungslogik – welche Felder wann in welcher Reihenfolge erscheinen – erfordert oft eine projektspezifische Konfiguration oder Softwareanpassung.

Muss die Feuerwehr-Leitstelle einer Schnittstellenanbindung zustimmen?

Kernaussage: Ja. Die Leitstelle muss eine Datenschnittstelle für externe Anzeigensysteme freigeben und technisch bereitstellen – das ist in den meisten Bundesländern eine organisatorische und technische Abstimmung, die vor der Planung erfolgen muss.

Ob und in welchem Format Einsatzdaten ausgegeben werden können, hängt von der eingesetzten Leitsoftware, den Systemrichtlinien des Leitstellenbetreibers und gegebenenfalls datenschutzrechtlichen Vorgaben ab. Diese Abstimmung sollte vor jeder konkreten Produktauswahl abgeschlossen sein.

Checkliste: Anforderungen für eine qualifizierte Anfrage

Wer eine Feuerwehr-Einsatzinformationsanzeige plant, sollte folgende Punkte vorab klären:

Wo soll die Anzeige montiert werden? (Fahrzeughalle, Umkleide, Leitstellenraum, Außenbereich)
Wie groß ist der maximale Betrachtungsabstand in Metern?
Welche Informationen sollen angezeigt werden und in wie vielen Zeilen?
Soll die Anzeige einfarbig oder mehrfarbig sein? Werden Farbsignale für Einsatzarten oder Prioritäten benötigt?
Wie werden die Einsatzdaten übertragen? Welche Schnittstelle stellt die Leitstelle bereit?
Ist die Schnittstellenfreigabe durch den Leitstellenbetreiber bereits bestätigt?
Wie viele Anzeigen sollen in wie vielen Räumen installiert werden?
Sollen alle Anzeigen synchron dieselben Daten zeigen oder raumabhängig unterschiedliche Inhalte?
Welche Lichtverhältnisse herrschen am Montageort? (Tageslichteinfall, Kunstlicht, Mischlicht)
Welche Montageart ist vorgesehen? (Wandmontage, Deckenmontage, Tragarmmontage)
Welche Stromversorgung steht vor Ort zur Verfügung?
Ist das Projekt ein Neubau oder eine Nachrüstung in einer bestehenden Feuerwache?
Gibt es besondere Anforderungen an Gehäuseform, Farbe oder Beschriftung?

Projektanfrage für eine individuelle LED-Einsatzinformationsanzeige

Die passende LED-Einsatzinformationsanzeige ergibt sich nicht allein aus der gewünschten Displaygröße, sondern aus dem Zusammenspiel von Montageort, Betrachtungsabstand, Informationsstruktur, vorhandener Leitstellenschnittstelle und betrieblichen Anforderungen an Zuverlässigkeit und Wartung.

ADM electronic unterstützt bei der technischen Auslegung kundenspezifischer LED-Anzeigelösungen für Feuerwehren, Rettungsorganisationen und Einsatzzentralen – von der ersten Anforderungsklärung bis zur abgestimmten Systemkonfiguration. Wenn Sie konkrete Anforderungen an eine Feuerwehr-Einsatzinformationsanzeige haben, nehmen Sie unverbindlich Kontakt auf. Je präziser Ihre Angaben zu Montageort, Betrachtungsabstand, Schnittstelle und Anzeigeinhalt sind, desto gezielter lässt sich eine technisch geeignete Lösung vorschlagen.
