Industriemonitor für Hermle UWF 900 E (Steuerung Heidenhain TNC 407 / TNC 415)

TFT Monitor für Hermle UWF 900 EDieser 12,1″ Industriemonitor wurde als Ersatz für farbige 14″ CRT Monitore in Hermle Bearbeitungszentren UWF 900 E konzipiert. Diese Röhrenmonitore vom Typ BC110 und BC100B wurden in die Heidenhain CNC Steuerungen TNC407 und TNC415 integriert.

Geliefert wird der Ersatzmonitor inklusive kompatibler Frontplatte. Eine Anpassung an die original Heidenhain Steuerungen erfolgte vorab sowohl elektrisch als auch mechanisch. Der Austausch des TFT Monitors ist daher mittels “Plug&Play” Prinzip einfach möglich.

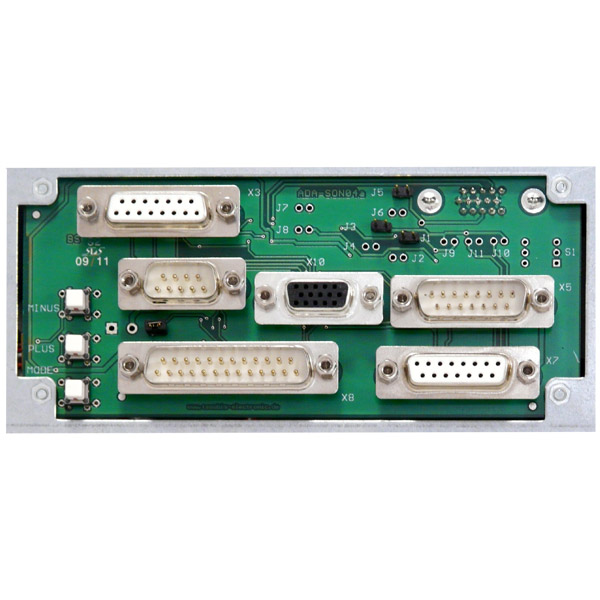

Angeschlossen wird der CNC Monitor über einen 15polig / 2-reihigen D-SUB Stecker. Der Anschluss der Frontplatten-Bedieneinheit erfolgt über einen 10poligen Pfostenverbinder.



Technische Daten:

  • 12,1″ TFT LCD Austauschmonitor für Bearbeitungstzentrum Hermle UWF 900 E
  • kompatibel für CNC Heidenhain Steuerungen TNC 407 und TNC 415 (mit Heidenhain Monitoren BC 110 und BC 110B)
  • mechanische Ausführung: inklusive Bedieneinheit / Tastaturfrontplatte
  • entspiegelte Glasscheibe
  • Anschluss Monitor: D-SUB Stecker 15-polig / 2-reihig
  • Anschluss Tastatur: Pfostenverbinder 10-polig über Adapterleitung
  • Spannungsversorgung: 110-230V AC (Kaltgerätestecker)
  • Aktive Bildfläche: 249 x 188 mm (BxH)
  • Auflösung: 800 x 600 Pixel
  • Helligkeit: 400cd/m2
  • Kontrast: 500:1
  • Maße Frontplatte: 400 x 320 mm (BxH)
  • Hintergrundbeleuchtung ca. 40.000 Betriebsstunden
  • Betriebsbedingungen: 0°C ~ 50°C Betriebstemperatur
  • ausgelegt für 24/7 Dauerbetrieb
  • Langzeitverfügbarkeit
  • Artikelnummer 2363364

TFT Monitor für Hermle Fräsmaschine UWF 900 E

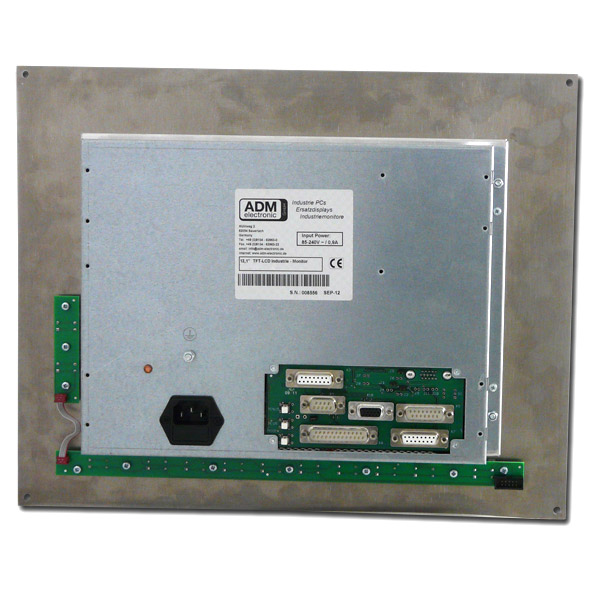

Industriemonitor für Hermle UWF 900 E (mit Heidenhain Steuerung)



Weitere Bilder (zum Vergrößern bitte anklicken):
