Ersatzmonitor für Steuerung Siemens Sinumerik System 3

Beschreibung

Dieser 8,4″ TFT Einbau-Monitor wurde als Ersatz für monochrome 9″ und 10″ CRT Monitore in Steuerungen Siemens Sinumerik 810 (810GA.2, 810M, 810T, 810T GA.3, …) und Siemens System S3 konzipiert.

Da der Monitor sowohl elektrisch als auch mechanisch an die original Siemens Steuerungen angepasst wurde, ist der Aus- bzw. Umbau einfach und unkompliziert mit wenigen Handgriffen möglich.

Technische Daten:

• 8,4″ Ersatzmonitor für 9″ / 10″ Röhrenmonitore (monochrom) mit Monitor-Code / in Siemens Sinumerik Bedieneinheit:

o QDM-9WD-120

o 6FC3988-5MC, -5MC25, -7AF01

o 6FC3984-7CD, -7CD01, -7CD81, -7CD82

o 6FC3551-1AC-Z

o 6FC3541-0AC-Z

o 6FC3171-1AA-Z

o 6FC3157-0FA-Z (Weiler)

o 6FM1510-1AA-Z

o und viele andere (fragen Sie einfach an!)

• Chassis inkl. Winkel, Krümmungsadapter und Schutzscheibe
• Anschluss Monitor: Pfostenstecker 16-polig
• Stromversorgung: 15V DC (über Adapterkabel)
• Display-Auflösung: 800 x 600 Pixel
• Betriebsbedingungen: 0°C ~ 50°C Betriebstemperatur
• ausgelegt für 24/7 Dauerbetrieb
• Langzeitverfügbarkeit

Die Lieferung erfolgt inklusive Befestigungswinkel, Krümmungsadapter mit Schutzglas und Anschlusskabel 16-polig (Pfostenbuchse).

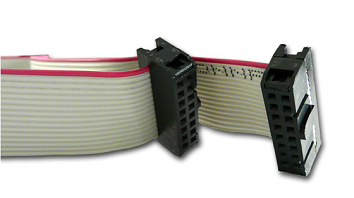

Flachbandkabel 16-polig

TFT Monitore als Ersatz für Siemens Sinumerik Steuerungen

Viele Firmen setzen weiterhin auf Siemens Sinumerik Steuerungen – doch was, wenn der originale Sinumerik Röhrenmonitor ausgedient hat und/oder defekt ist? ADM electronic liefert hier die Lösung mit speziell an die Anforderungen von Sinumerik Monitoren angepassten Ersatzdisplays, die einfach und unkompliziert anstelle des vorherigen Bildschirms der Sinumerik Steuerung eingebaut werden können.

Einfacher Austausch mittels „Plug & Play“ – Prinzip

Der Ersatzmonitor wurde sowohl elektrisch als auch mechanisch an die original Siemens Sinumerik Steuerungen angepasst. Daher erfolgt ein Austausch einfach und mit wenigen Handgriffen über das “Plug & Play” Prinzip:

1. Alter Monitor raus
2. Kabel des neuen Monitors an die Steuerung anstecken
3. Neuen Monitor einsetzen und verschrauben
4. Fertig!

leichter Umbau durch das Plug & Play Prinzip

Geringere Maschinenausfälle dank schneller Lieferung

In der Regel sind alle Ersatzmonitore ab Lager verfügbar und werden – wenn gewünscht – direkt am Tag der Bestellung mit Expressversand verschickt.

Individuelle Anpassung an Ihre Steuerung

Trotz umfangreicher und langjähriger Erfahrung kann es immer sein, das genau Ihre gewünschte Steuerung bzw. Maschine nicht dabei ist. Kein Problem!

Kontaktieren Sie uns einfach. Unsere Entwicklungsabteilung ist immer interessiert an der Realisierung neuer Ersatzlinien.
