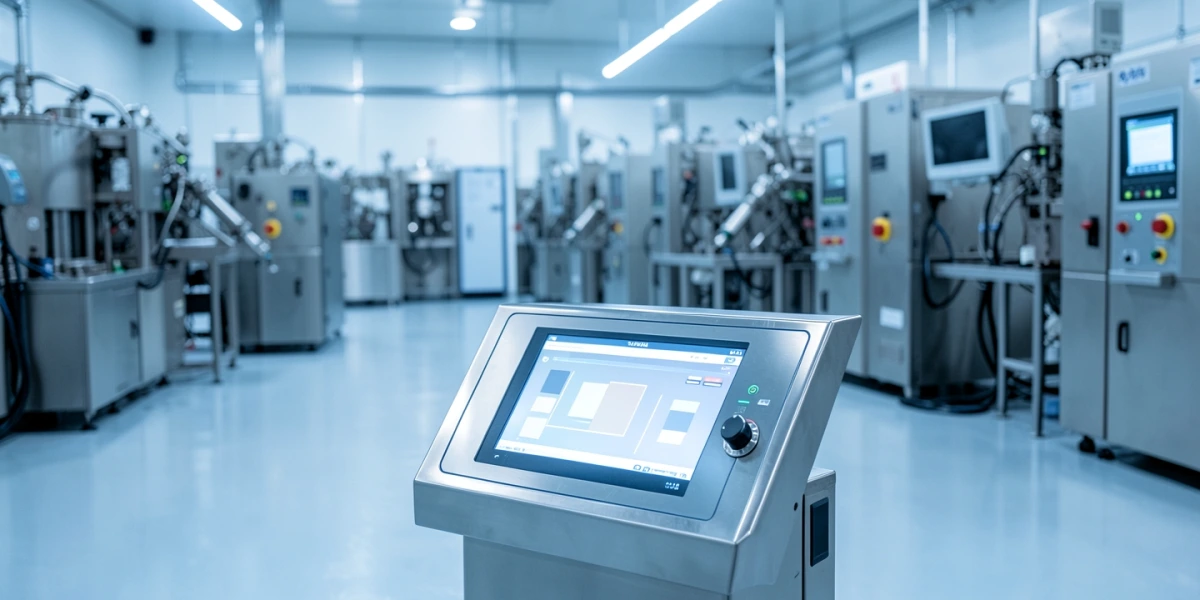

Bedienpulte für Pharmaindustrie

In der Pharmaindustrie gelten für Bedienpulte an Produktionsmaschinen und Anlagen besondere Anforderungen, die über das hinausgehen, was in anderen Fertigungsumgebungen üblich ist. Hygienegerechte Konstruktion, chemikalienbeständige Oberflächen, lückenlose Reinigbarkeit und die Einhaltung regulatorischer Rahmenbedingungen sind keine optionalen Zusatzmerkmale, sondern grundlegende Auslegungsvoraussetzungen. Wer ein Bedienpult für eine pharmazeutische Produktionslinie plant, muss diese Anforderungen von Beginn an in die technische Konzeption einbeziehen – nicht als nachträgliche Anpassung.

Der folgende Artikel erklärt, welche technischen Entscheidungen bei der Auslegung eines Bedienpults für die Pharmaindustrie wirklich entscheidend sind, welche Fehler typischerweise bei der Auswahl passieren und welche Angaben für eine fundierte technische Beratung benötigt werden.

Warum Standardbedienpulte in der Pharmaindustrie oft nicht ausreichen

Ein Bedienpult aus dem Industriebereich, das außerhalb von Pharma-Umgebungen gut funktioniert, erfüllt in der Regel nicht die spezifischen Anforderungen von GMP-gerechten Produktionsbereichen. Das liegt nicht allein an der Schutzart, sondern an einer Kombination aus mehreren Faktoren: der Art und Intensität der Reinigungsprozesse, den eingesetzten Reinigungsmitteln, den Temperaturwechseln bei CIP- oder SIP-Verfahren, den Anforderungen an Spaltfreiheit und Totraumvermeidung sowie an der Rückverfolgbarkeit von Bedienvorgängen.

Typische Standardgehäuse aus pulverbeschichtetem Stahlblech oder Kunststoff sind für solche Umgebungen ungeeignet. Beschichtungen können durch aggressive Reinigungs- und Desinfektionsmittel angelöst werden, Fugen und Hinterschneidungen sammeln Ablagerungen und erschweren die Desinfektion. In regulierten Bereichen kann das direkte Konsequenzen für Auditberichte, Validierungszyklen und behördliche Zulassungen haben.

Gehäusematerial und hygienegerechte Konstruktion

Edelstahl ist in der Pharmaindustrie das Standardmaterial für alle produktionsnahen Bauteile – und das gilt auch für Bedienpulte. Üblicherweise kommt Edelstahl der Güte 1.4301 (V2A) oder 1.4404 (V4A) zum Einsatz, wobei V4A für den Kontakt mit chlorhaltigen Reinigungs- und Desinfektionsmitteln besser geeignet ist. Die Wahl der Edelstahlgüte ist kein Detail, das am Ende entschieden werden sollte, sondern Teil der Materialspezifikation.

Neben dem Material ist die Konstruktion entscheidend. Hygienic Design bedeutet:

• Keine Toträume, Ritzen oder Hinterschneidungen, in denen sich Partikel oder Flüssigkeiten ablagern können
• Spaltfreie Frontplatten ohne offene Schraubenlöcher oder sichtbare Befestigungspunkte
• Ausreichende Oberflächengüte, damit keine Anhaftungen entstehen und Reinigungsmittel vollständig ablaufen können
• Dichtungen, die sowohl den Schutzanforderungen als auch der chemischen Beständigkeit gegenüber den eingesetzten Medien genügen
• Kabeldurchführungen, die spaltfrei abgedichtet sind und keine Reinigungsschatten erzeugen

Ein Edelstahlgehäuse allein macht ein Bedienpult noch nicht hygienegerecht. Die Oberflächenqualität, die Konstruktion der Ecken und Übergänge sowie die Befestigungskonzeption sind genauso entscheidend wie das Ausgangsmaterial.

Touch-Technologie für pharmazeutische Umgebungen

In pharmazeutischen Produktionsbereichen werden Bedienpulte häufig mit Handschuhen bedient. Gleichzeitig können Oberflächen feucht sein, oder es können Reinigungsmittelreste auf dem Touchscreen verbleiben. Das schränkt die Wahl der Touch-Technologie erheblich ein.

Resistiver Touch reagiert prinzipiell auch mit Handschuhen, ist aber weniger robust gegenüber aggressiven Reinigungsmitteln und bietet keine Multi-Touch-Funktionalität. PCAP-Touch (projiziert-kapazitiv) bietet eine hochwertigere Bedienoberfläche, kann aber standardmäßig keine Handschuhe erkennen – es sei denn, das System ist entsprechend konfiguriert oder mit einer speziellen Glasdicke ausgeführt. Für Handschuhanwendungen gibt es PCAP-Varianten mit angepasster Empfindlichkeit.

GFG-Touchscreens (Glass-Film-Glass) bieten eine weitere Option, die bei Feuchtigkeit und Handschuhen robuster arbeitet als Standard-PCAP, aber ebenfalls herstellerspezifisch ausgelegt sein muss. Infrarot-Touch funktioniert bei Handschuhen gut, ist aber gegenüber Spritzwasser und flächigen Verunreinigungen anfällig – in Reinigungsumgebungen daher meist nicht geeignet.

Die Entscheidung über die Touch-Technologie muss immer in Verbindung mit dem Reinigungsverfahren, den Handschuhtypen und der erwarteten Bedienfrequenz getroffen werden.

Physische Bedienelemente: Not-Halt, Wahlschalter und Sicherheitsfunktionen

Touchscreens ersetzen in der Pharmaindustrie nicht automatisch alle physischen Bedienelemente. Not-Halt-Taster müssen als eigenständige, mechanische Sicherheitsbauteile ausgeführt sein und dürfen nicht als Touch-Schaltfläche realisiert werden. Das gilt unabhängig von Branche oder Maschinentyp – die Maschinensicherheitsnorm fordert physische, bewusst betätigbare Not-Halt-Einrichtungen. Die konkrete sicherheitstechnische Bewertung muss im Rahmen der Risikobeurteilung der Maschine erfolgen.

Neben Not-Halt können auch Quittierungstaster, Wahlschalter für Betriebsmodi oder Schlüsselschalter für Zugriffsberechtigungen relevant sein. In pharmazeutischen Anlagen mit Chargenprotokollierung oder Zugriffsmanagement nach 21 CFR Part 11 oder Annex 11 der EU-GMP-Leitlinien können Schlüsselschalter oder RFID-basierte Bediensicherungen zusätzlich erforderlich sein.

Bei der Konstruktion des Bedienpults muss deshalb festgelegt werden:

• Welche Bedienelemente als Touch realisiert werden dürfen
• Welche Funktionen zwingend als physisches Bauteil ausgeführt sein müssen
• Wie die mechanische Integration der Sicherheitsbauteile in das Gehäuse sichergestellt wird, ohne Toträume oder undichte Stellen zu erzeugen
• Wie die Leitungsführung für die Sicherheitskreise in das Bedienpult integriert wird

Ergonomie im Schichtbetrieb: Position, Blickwinkel und Bedienbarkeit

Pharmazeutische Produktionsanlagen laufen in vielen Betrieben im Mehrschichtbetrieb. Bedienpulte, die schlecht erreichbar, falsch positioniert oder ergonomisch ungeeignet ausgelegt sind, führen langfristig zu Bedienfehlern, erhöhter körperlicher Belastung und schlechter Akzeptanz beim Bedienpersonal.

Relevante ergonomische Fragen bei der Auslegung:

• Auf welcher Höhe wird das Bedienpult hauptsächlich verwendet – stehend, sitzend oder wechselnd?
• Muss das Bedienpult schwenkbar oder in der Höhe verstellbar sein?
• Welcher Blickwinkel des Displays ist für die Arbeitssituation ausreichend? Moderne IPS-Panels bieten typischerweise breitere Blickwinkel als ältere TN-Panels.
• Muss der Bediener gleichzeitig auf die Maschine und auf das Display schauen können?
• Welche Displayhelligkeit ist für den Einsatzbereich erforderlich – besonders bei gut ausgeleuchteten Reinräumen kann Umgebungslicht die Lesbarkeit beeinflussen?

Tragarm-Bedienpulte sind in der Pharmaindustrie eine verbreitete Montagelösung, weil sie Positionierungsflexibilität bieten, freistehend von der Maschine positioniert werden können und den Bediener näher an die Maschine bringen, als es ein fest montiertes Pult erlaubt. Gleichzeitig müssen Tragarme für pharmazeutische Umgebungen ebenfalls in Edelstahl ausgeführt, hygienisch abgedichtet und in der Kabeldurchführung dicht sein.

Rechenleistung und Visualisierung: integriert oder getrennt?

Ob ein Panel-PC im Bedienpult integriert werden soll oder ob ein externer Industrie-PC mit einem reinen Bedienpult kombiniert wird, hängt von mehreren Faktoren ab. In der Pharmaindustrie spielt dabei auch die Validierbarkeit der Software-Hardware-Kombination eine Rolle.

Ein integrierter Panel-PC reduziert den Verkabelungsaufwand, minimiert externe Schnittstellen und vereinfacht die mechanische Integration. Nachteil: Wenn Hardware oder Software getauscht werden muss, ist das gesamte Bedienpult betroffen – was eine erneute Qualifizierung oder Validierung auslösen kann.

Eine Trennung von Bedieneinheit und Recheneinheit ermöglicht es, die Hardware-Komponenten unabhängig voneinander zu warten, zu qualifizieren oder zu ersetzen. Das kann in validierten Umgebungen ein entscheidender Vorteil sein. Die elektrische und mechanische Verbindung zwischen den Einheiten muss dann aber sorgfältig geplant werden.

Anforderungen strukturiert klären: Checkliste für die Projektanfrage

Bevor ein Bedienpult für eine pharmazeutische Anwendung spezifiziert werden kann, sollten die folgenden Punkte geklärt sein:

• Einsatzort: Reinraum, Produktionsbereich, Abfüllbereich, Außenbereich – Schutzklasse und Materialwahl hängen direkt davon ab
• Bedienaufgabe: Maschinenbedienung, Chargensteuerung, Visualisierung, Protokollierung, Zugriffsverwaltung
• Reinigungsverfahren: Wischreinigung, Sprühdesinfektion, Nassreinigung, CIP/SIP – Intensität, Frequenz und verwendete Medien
• Displaygröße und Bedienkonzept: Touch, Tasten, Kombination, Betriebsmodi
• Sicherheitsfunktionen: Not-Halt, Schlüsselschalter, Quittierungstaster, Zugriffsschutz
• Montageart: Tragarm, Standfuß, Wandmontage, maschinenintegriert
• Material und Edelstahlgüte: V2A oder V4A, Oberflächengüte
• Schnittstellen und Spannungsversorgung: 24 V DC, Ethernet, USB, serielle Schnittstellen, SPS-Anbindung
• Betriebssystem und Visualisierungssoftware: Windows, Linux, SCADA-System, HMI-Software
• Handschuhbedienung erforderlich: Ja oder Nein, Handschuhtyp und -dicke
• Regulatorische Anforderungen: GMP, 21 CFR Part 11, Annex 11, interne Qualifizierungsanforderungen
• Stückzahl: Einzelanlage, kleine Serie oder Serienfertigung für OEM-Abnehmer
• Projekt-Typ: Neuprojekt oder Retrofit einer bestehenden Anlage
• Ersatzteilstrategie: Gewünschte Ersatzteilverfügbarkeit, Lieferantenabhängigkeit, Austauschzyklen

Standardlösung, angepasste Lösung oder kundenspezifisches Bedienpult

Nicht jede pharmazeutische Anwendung erfordert sofort ein vollständig kundenspezifisches Bedienpult. Wenn die Standardmaße, das Bedienkonzept und die mechanische Integration passen, kann eine Edelstahl-Standardausführung mit IP65/IP66-Frontschutz eine wirtschaftlich sinnvolle Lösung sein – vorausgesetzt, die Reinigungsanforderungen, Touch-Technologie und Schnittstellenanforderungen werden korrekt spezifiziert.

Angepasste Lösungen sind dann sinnvoll, wenn Einbaumaße, Bedienelementanordnung, Displaygröße oder Schnittstellenbelegung von Standardausführungen abweichen, aber keine vollständige Neuentwicklung des Gehäuses erforderlich ist. Das ist bei vielen Maschinenbauprojekten der häufigste Fall.

Vollständig kundenspezifische Bedienpulte sind notwendig, wenn die Maschine eine sehr spezifische Geometrie erfordert, das Bedienpult fest in die Maschinenkonstruktion integriert ist, sicherheitstechnische Sonderlösungen benötigt werden oder OEM-Maschinenbauer ein CI-konformes Design für ihre Serienmaschinen benötigen.

ADM electronic unterstützt Maschinenbauer, Anlagenbauer und OEM-Hersteller bei der technischen Auslegung, Anpassung und Serienfertigung von Bedienpulten für pharmazeutische Produktionsumgebungen – von der Schutzartdefinition über die Materialwahl bis zur Schnittstellen- und Visualisierungsintegration. Für eine sinnvolle Beratung sind die oben genannten Projektangaben hilfreich, damit die Anforderungen von Beginn an vollständig erfasst werden können.
