Wer Fernwärme erzeugt, verteilt oder abnimmt, muss Leistungswerte sichtbar machen – für die Steuerung, für die Abrechnung und für den sicheren Betrieb. Eine Fernwärme-Leistungsanzeige übernimmt genau diese Aufgabe: Sie zeigt thermische Leistung, Volumenströme, Vorlauf- und Rücklauftemperaturen oder abgeleitete Kennzahlen in Echtzeit an einem definierten Ort an. Doch welche Anforderungen muss eine solche Anzeige erfüllen, damit sie im rauen oder wetterbewegten Umfeld eines Wärmenetzes zuverlässig funktioniert – und wie lässt sie sich sinnvoll in vorhandene Messsysteme oder Leitstellen integrieren?
Die Antwort hängt wesentlich davon ab, wo die Anzeige montiert wird, welche Daten sie darstellen soll und wie diese Daten von Wärmezählern, SPS-Systemen oder Energiemanagementsoftware übertragen werden. Standardlösungen decken einfache Fälle ab. Sobald besondere Abmessungen, spezifische Protokolle oder anspruchsvolle Umgebungsbedingungen hinzukommen, ist eine individuell ausgelegte Lösung technisch sinnvoller.

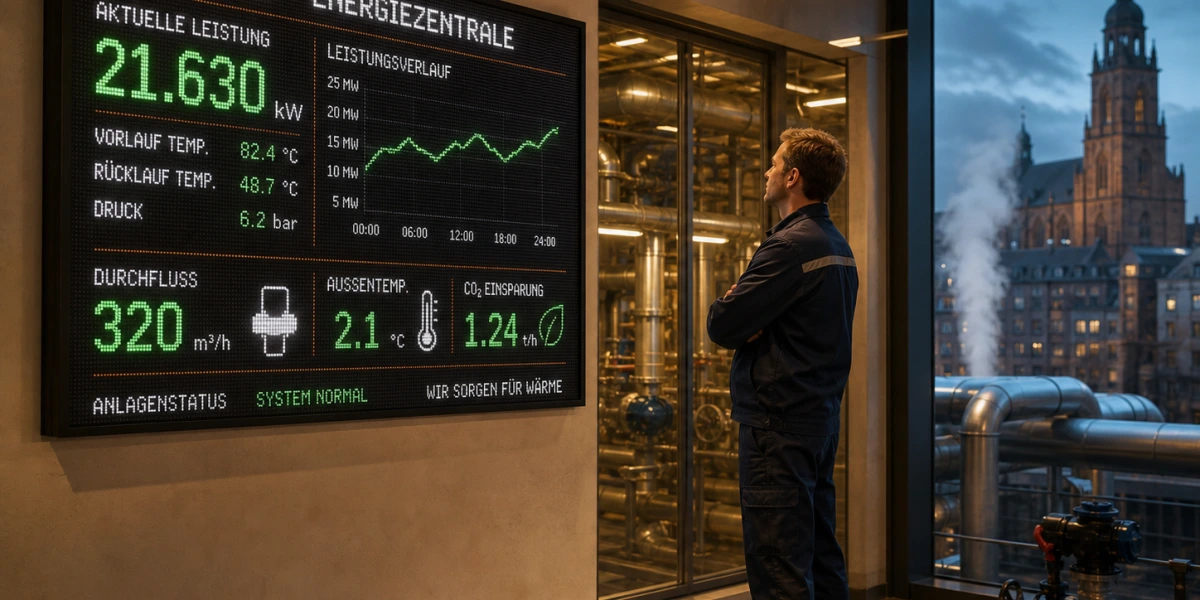

Fernwärmezentrale
Die Anzeige gibt dem Betriebspersonal sofort Auskunft über die aktuell eingespeiste Wärmeleistung.
Übergabestation Wohnquartier
Vor-Ort-Anzeige an der Hausübergabestation macht aktuelle Verbrauchsdaten für Haustechniker ablesbar.
Öffentliche Fernwärmeanzeige
Outdoor-Anzeige an einem Netzknoten informiert Wartungsteams über den aktuellen Netzzustand vor Ort.

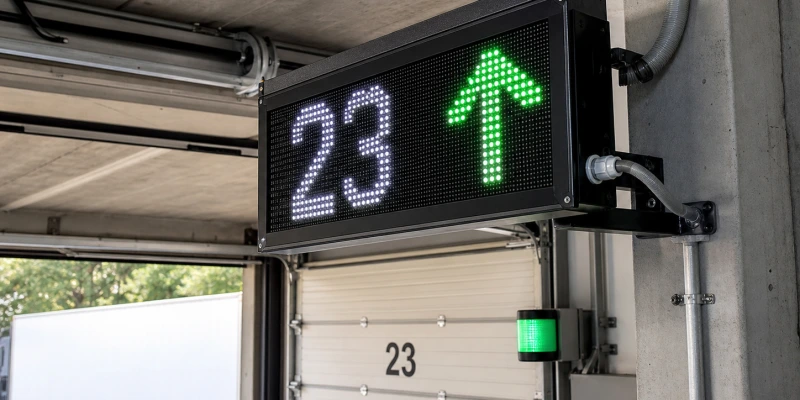

Was eine Fernwärme-Leistungsanzeige technisch leisten muss
Im Kern geht es darum, Messwerte aus einem Wärmezähler oder einer übergeordneten Steuerung entgegenzunehmen und für das Bedienpersonal lesbar darzustellen. Die relevanten Größen sind typischerweise:
- thermische Leistung in kW oder MW
- Wärmemenge (Arbeit) in kWh oder MWh
- Volumenstrom in m³/h oder l/h
- Vorlauf- und Rücklauftemperatur in °C
- Temperaturdifferenz zwischen Vor- und Rücklauf
- Differenzdruck, soweit messtechnisch erfasst
Welche dieser Größen auf einer Anzeige dargestellt werden, hängt vom Einsatzort und der Betriebsaufgabe ab. An einer Einspeisestelle stehen Gesamtleistung und Netztemperaturen im Vordergrund. An einer Hausübergabestation interessieren eher abgenommene Leistung und Temperaturen. Diese Unterschiede sollten bereits bei der Planung definiert werden, weil sie Einfluss auf Anzeigegröße, Zeilenzahl, Zeichenhöhe und Datenanbindung haben.
Welche Schnittstellen kommen für die Anbindung an Wärmezähler oder Leitstellen in Frage?
Kernaussage: Die gängigsten Optionen sind Modbus RTU über RS485, Modbus TCP über Ethernet sowie M-Bus, der im Wärme- und Versorgungsbereich weit verbreitet ist.
Welche Schnittstelle konkret passt, hängt davon ab, welche Ausgänge der vorhandene Wärmezähler oder das SCADA-System bereitstellt. Anzeigen lassen sich je nach Ausführung auch über digitale Ein- und Ausgänge oder OPC-UA angebunden werden. Die tatsächlich verfügbaren Schnittstellen hängen von der gewählten Ausführung ab und müssen projektspezifisch geprüft werden.
Betrachtungsabstand und Zeichengröße richtig einschätzen
Ein häufiger Planungsfehler ist die Unterschätzung des nötigen Betrachtungsabstands. Als grobe Orientierung gilt: Eine Ziffernhöhe von etwa 10 mm erlaubt eine Ablesbarkeit auf ca. 1 m Entfernung unter guten Lichtverhältnissen. Für größere Abstände – etwa in einer Fernwärmezentrale, wo das Personal von 5 bis 10 m Entfernung auf die Anzeige schaut – sind Zeichenhöhen von 50 bis 100 mm oder mehr erforderlich. Diese Größenordnungen sind Anhaltswerte; der tatsächliche Bedarf hängt von Beleuchtung, Zeilenanzahl und Blickwinkel ab.
Im Außenbereich kommt direkte Sonneneinstrahlung hinzu. Anzeigen mit unzureichender Helligkeit werden tagsüber praktisch unlesbar. Für Outdoor-Anwendungen sind Helligkeiten von typischerweise mehreren tausend Candela pro Quadratmeter erforderlich, während Indoor-Anzeigen mit deutlich niedrigeren Werten auskommen. Eine automatische Helligkeitsregelung über einen Lichtsensor ist im Außenbereich sinnvoll, um Energie zu sparen und die LED-Lebensdauer zu schonen.
Umgebungsanforderungen: Innen, Außen, Technikraum
Fernwärmeanlagen umfassen sehr unterschiedliche Montageorte. Ein Technikraum in einer Übergabestation ist in der Regel trocken, mäßig temperiert und staubarm – hier reicht oft eine Schutzart von IP54 oder IP65 für das Gehäuse aus. Eine Außenmontage an einem Netzknoten erfordert hingegen mindestens IP65, besser IP66 oder IP67, und einen erweiterten Betriebstemperaturbereich, der Frostperioden und Sommerhitze gleichermaßen abdeckt. Vibrationen spielen bei stationären Fernwärmeanlagen eine untergeordnete Rolle, können aber an Pumpenräumen oder in unmittelbarer Maschinennähe relevant werden.
Das Gehäusematerial beeinflusst Langlebigkeit und Wartungsaufwand erheblich. Verzinkter Stahl, Aluminium und Edelstahl haben unterschiedliche Eignung für korrosive oder feuchte Umgebungen. Welches Material für eine konkrete Installation sinnvoll ist, sollte anhand der tatsächlichen Umgebungsbedingungen entschieden werden, nicht allein nach optischen Gesichtspunkten.
Standard oder kundenspezifisch – wann welche Lösung passt
Standardisierte LED-Zähleranzeigen mit festen Ziffernhöhen, einfacher RS485-Anbindung und einem oder zwei Anzeigefeldern sind für unkomplizierte Anwendungen oft ausreichend. Typisch wäre eine Übergabestation, an der nur ein Wert – etwa die aktuelle Leistung in kW – gut sichtbar angezeigt werden soll und der Wärmezähler ein gängiges Protokoll wie M-Bus oder Modbus unterstützt.
Sobald jedoch mehrere Messwerte gleichzeitig dargestellt werden sollen, besondere Einbaumaße oder eine ungewöhnliche Montagekonstruktion gefordert ist, eine Einbindung in ein Energiemanagementsystem mit spezifischem Protokoll erforderlich wird oder die Umgebungsbedingungen außerhalb des Standardbereichs liegen, ist eine individuell ausgelegte Lösung technisch sinnvoller. Das gilt auch dann, wenn eine Anzeige in ein bestehendes Leitsystem integriert werden soll, das proprietäre Schnittstellen nutzt.
Wichtig ist dabei das Gesamtsystem: Die Anzeigehardware allein löst das Problem nicht. Entscheidend ist das Zusammenspiel aus Datenquelle (Wärmezähler oder SPS), Kommunikationsweg, Anzeigesteuerung und mechanischer Integration. Wer nur die Anzeigegröße festlegt, ohne die Datenanbindung zu klären, riskiert aufwendige Nacharbeiten bei der Inbetriebnahme.
Typische Planungsfehler bei Fernwärme-Leistungsanzeigen
- Betrachtungsabstand unterschätzt: Die Anzeige ist zu klein für die tatsächliche Ablesedistanz. Zeichenhöhe immer am realen Standort und Abstand bemessen.
- Schnittstelle nicht vorab geprüft: Der vorhandene Wärmezähler unterstützt nur M-Bus, die geplante Anzeige hat aber nur RS232. Eine frühzeitige Schnittstellenabstimmung vermeidet aufwendige Zwischenadapter oder Protokollkonverter.
- Helligkeit für Outdoor unterschätzt: Eine Indoor-Anzeige im Außenbereich wird bei direkter Sonneneinstrahlung unlesbar. Outdoor-Ausführungen benötigen deutlich höhere Leuchtdichten.
- Datenquelle und Aktualisierungslogik ungeklärt: Wer liefert die Daten, wie häufig, und wer ist für die Datenqualität verantwortlich? Ohne geklärte Aktualisierungslogik zeigt die Anzeige im Fehlerfall veraltete oder fehlerhafte Werte.
- Schutzart nur auf die Front bezogen: Manche Geräte sind nur frontseitig nach IP65 geschützt, das Gehäuse aber nicht rundum dicht. Im Außenbereich oder bei Reinigungsarbeiten kann das zu Schäden führen.
- Wartungszugang nicht eingeplant: Anzeigen, die in abgesperrten Bereichen oder hinter Verkleidungen montiert sind, lassen sich im Servicefall schlecht erreichen. Zugänglichkeit für Austausch oder Firmware-Updates sollte im Montagekonzept berücksichtigt werden.
Kann eine Fernwärme-Leistungsanzeige nachträglich in ein bestehendes Wärmezählersystem integriert werden?
Kernaussage: Nachrüstung ist möglich, setzt aber voraus, dass der vorhandene Wärmezähler einen geeigneten Kommunikationsausgang bereitstellt oder eine externe Schnittstelle nachgerüstet werden kann.
Viele Wärmezähler verfügen über M-Bus- oder Impulsausgänge, über die Messwerte ausgelesen werden können. Fehlt ein solcher Ausgang, ist ein Protokollkonverter oder eine separate Messerfassung erforderlich. Die konkrete Machbarkeit hängt vom Zählermodell, der vorhandenen Verkabelung und den verfügbaren Kommunikationswegen ab.
Checkliste: Anforderungen für eine qualifizierte Projektanfrage
Mit den folgenden Angaben lässt sich eine Fernwärme-Leistungsanzeige technisch sinnvoll spezifizieren:
- Einsatzort: Innenraum (Technikraum, Leitwarte) oder Außenbereich?
- Anzuzeigende Größen: Welche Messwerte sollen dargestellt werden – Leistung, Energie, Temperaturen, Durchfluss?
- Anzahl der Anzeigezeilen: Sollen ein oder mehrere Werte gleichzeitig sichtbar sein?
- Betrachtungsabstand: Aus welcher Distanz wird die Anzeige typischerweise abgelesen?
- Lichtverhältnisse: Direktes Sonnenlicht, gedämpftes Kunstlicht oder wechselnde Bedingungen?
- Datenquelle: Welcher Wärmezähler oder welches System liefert die Messwerte? Welches Protokoll oder welche Schnittstelle steht zur Verfügung (M-Bus, Modbus RTU/TCP, digitale Ausgänge)?
- Aktualisierungsfrequenz: Reicht eine Aktualisierung alle 60 Sekunden, oder werden kürzere Intervalle benötigt?
- Stromversorgung: 230 V AC oder 24 V DC vor Ort vorhanden?
- Montageart: Wandmontage, Mastmontage, Einbau in Schaltschrank oder Gehäuse?
- Umgebungsbedingungen: Erwarteter Temperaturbereich, Feuchtigkeit, Staub oder korrosive Atmosphäre?
- Anzahl der Anzeigen: Einzelanzeige oder mehrere Standorte im Netz?
- Projekt: Neuprojekt oder Nachrüstung einer bestehenden Anlage?
- Besondere Anforderungen: Individuelle Gehäuseabmessungen, CI-Design, Fernwartung oder zentrale Verwaltung mehrerer Anzeigen?
Individuelle LED-Anzeigelösung für Fernwärmeanwendungen anfragen
Die geeignete Fernwärme-Leistungsanzeige ergibt sich nicht allein aus der gewünschten Displaygröße. Entscheidend sind der Einsatzort, die Umgebungsbedingungen, die darzustellenden Messwerte und die vorhandene Datenbasis. Je früher diese Punkte in der Projektplanung geklärt werden, desto einfacher lässt sich eine passende Lösung – ob standardnah oder individuell angepasst – technisch und wirtschaftlich bewerten.
ADM electronic berät bei der Auslegung industrieller und gewerblicher LED-Anzeigesysteme für Fernwärme- und Versorgungsanwendungen. Wenn Sie konkrete Anforderungen oder ein laufendes Projekt haben, nehmen Sie unverbindlich Kontakt auf – mit den oben genannten Angaben lässt sich eine erste technische Einschätzung zügig erarbeiten.
